Kompleksowa analiza technologii czerni LCD (część 1): struktura i połączenie, odblokowanie podstawowego kodu wyświetlacza

W dzisiejszym świecie, w którym urządzenia elektroniczne są wszechobecne, wyświetlacze ciekłokrystaliczne (LCD) służą jako podstawowy interfejs interakcji człowiek-maszyna, a ich możliwości techniczne bezpośrednio determinują wygodę korzystania z urządzeń przez użytkownika. Od inteligentnych urządzeń do noszenia po przemysłowe systemy sterowania, od wyświetlaczy samochodowych po elektronikę użytkową – za produktami LCD w różnych scenariuszach kryją się starannie zaprojektowane schematy konstrukcyjne i technologie połączeń. Jako profesjonalny producent niestandardowych wyświetlaczy LCD i potężna fabryka wyświetlaczy LCD, CNK jest wyspecjalizowanym i wyrafinowanym przedsiębiorstwem high-tech zajmującym się badaniami i rozwojem, produkcją i sprzedażą urządzeń wyświetlających oraz produktów HMI (interfejs człowiek-maszyna).

Dzisiaj przeprowadzimy dogłębną analizę podstawowych podstaw wyświetlaczy LCD, pomagając zrozumieć logikę leżącą u podstaw technologii wyświetlania.

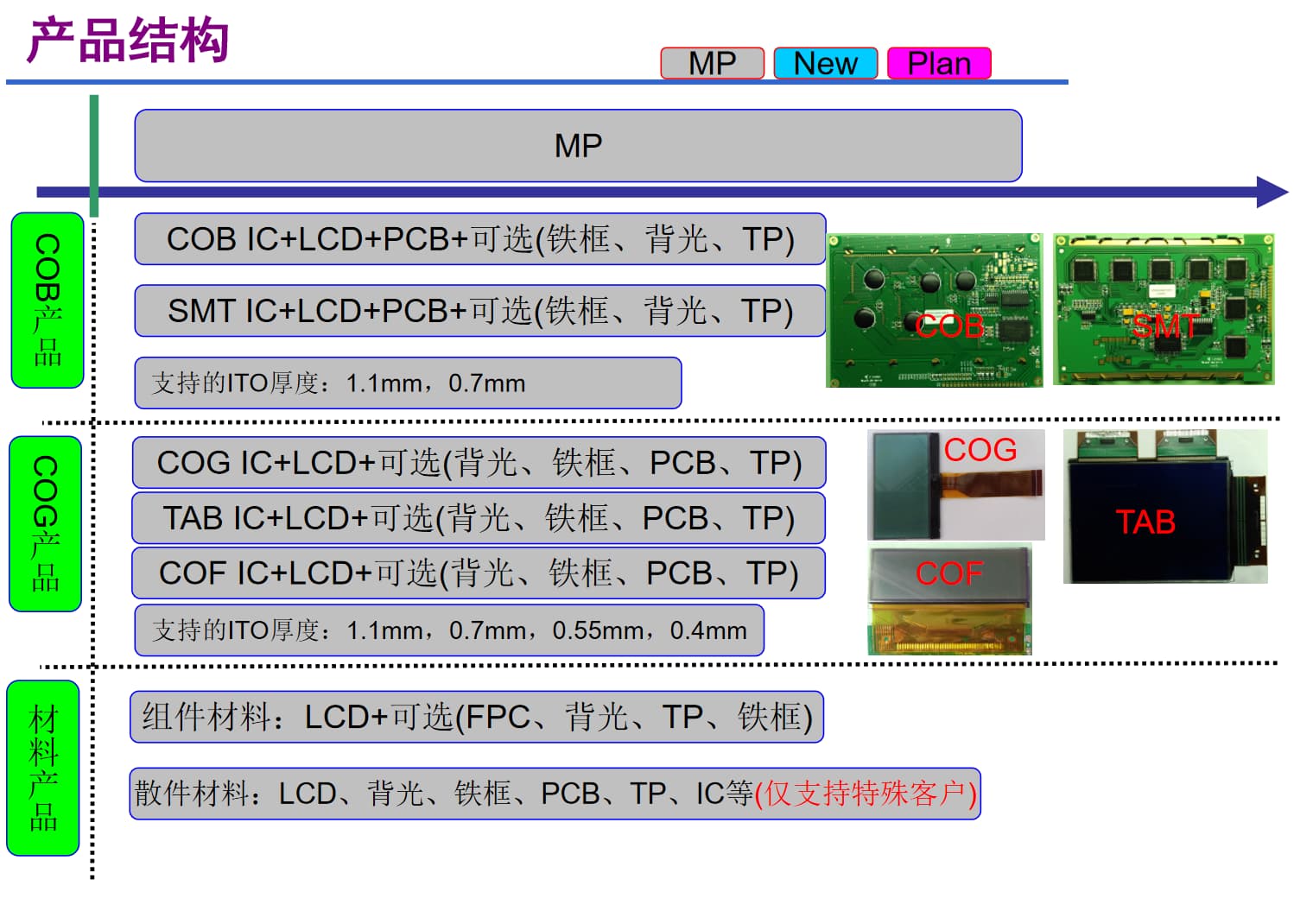

I. Struktura produktu: Rozwiązania ekspozycyjne szyte na miarę

Struktura produktów wyświetlaczy LCD nie jest uniwersalna, ale jest dostosowywana do scenariuszy zastosowań i wymagań wydajnościowych. Jako doświadczona firma produkująca wyświetlacze, podstawowe produkty CNK obejmują monochromatyczne wyświetlacze LCD i moduły monochromatyczne, moduły wyświetlaczy TFT o przekątnej 0,96–15,6 cala, moduły OLED i moduły interakcji człowiek-maszyna HMI. Struktura produktów składa się głównie z trzech kategorii produktów podstawowych i różnych programów pochodnych:

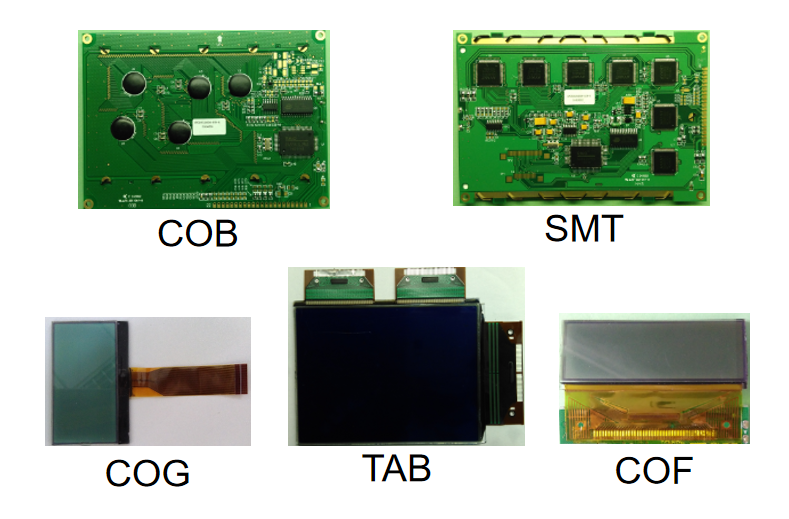

1. Produkty zintegrowane: wydajne i stabilne wybory głównego nurtu

•  Produkty COB: Przyjmuje podstawową architekturę „IC + LCD + PCB” i może być wyposażony w opcjonalne komponenty, takie jak żelazne ramki, podświetlenie i TP (panele dotykowe). Dzięki wysokiej integracji i dużej stabilności są szeroko stosowane w scenariuszach o rygorystycznych wymaganiach dotyczących niezawodności, takich jak sterowanie przemysłowe i sprzęt motoryzacyjny.
•  Produkty COG:Oparte na „IC + LCD” umożliwiają elastyczny dobór akcesoriów, takich jak podświetlenie, żelazne ramki, płytki PCB i TP. Zapewniając wydajność, upraszczają konstrukcję, dzięki czemu nadają się do inteligentnych urządzeń do noszenia, małych urządzeń przenośnych i innych produktów o ścisłych ograniczeniach dotyczących rozmiaru.
•  Produkty SMT/COF/TAB:Połącz odpowiednio SMT IC, COF IC i TAB IC z wyświetlaczem LCD wraz z opcjonalnymi akcesoriami, zaspokajając potrzeby w zakresie wyświetlaczy średniej i wyższej półki. Wśród nich schematy COF i TAB przodują w produktach z wąską ramką i produktami o wysokiej rozdzielczości

2. Produkty materialne: elastycznie dopasowujące się do specjalnych potrzeb

•  Materiały składowe:Koncentrując się na wyświetlaczu LCD, można je łączyć z komponentami takimi jak FPC (elastyczne obwody drukowane), podświetleniami, TP i żelaznymi ramami, zapewniając klientom częściowo zintegrowane rozwiązania, które równoważą elastyczność dostosowywania i wydajność montażu.
• Materiały części zamiennych:Oferuj pełny zestaw części zamiennych, w tym wyświetlacze LCD, podświetlenia, żelazne ramy, płytki PCB, TP i układy scalone, obsługując wyłącznie potrzeby dogłębnego dostosowywania specjalnych klientów. To w pełni pokazuje elastyczne możliwości adaptacji producenta niestandardowych wyświetlaczy LCD i jest odpowiednie dla niszowych i spersonalizowanych scenariuszy wyświetlania.

Warto zauważyć, że różne schematy konstrukcyjne CNK obsługują różne grubości ITO: schematy COB i SMT obsługują grubości 1,1 mm i 0,7 mm; Schematy COG, COF i TAB obejmują ponadto 0,55 mm i 0,4 mm. Mniejsza grubość ITO umożliwia miniaturyzację i lekkość urządzeń, odzwierciedlając również wyjątkową siłę techniczną fabryki wyświetlaczy LCD.

II. Metody połączenia: Wydajna konstrukcja „mostu” transmisji

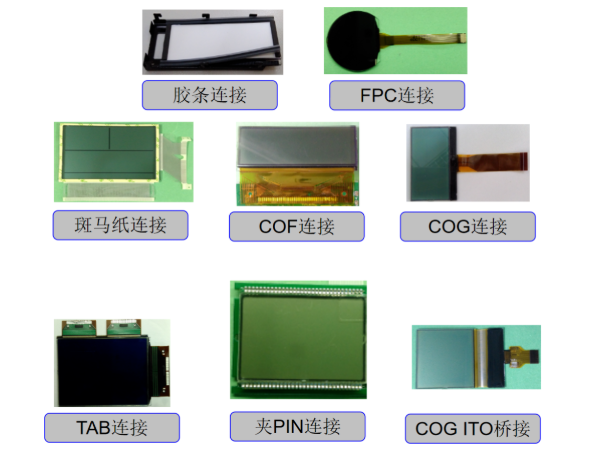

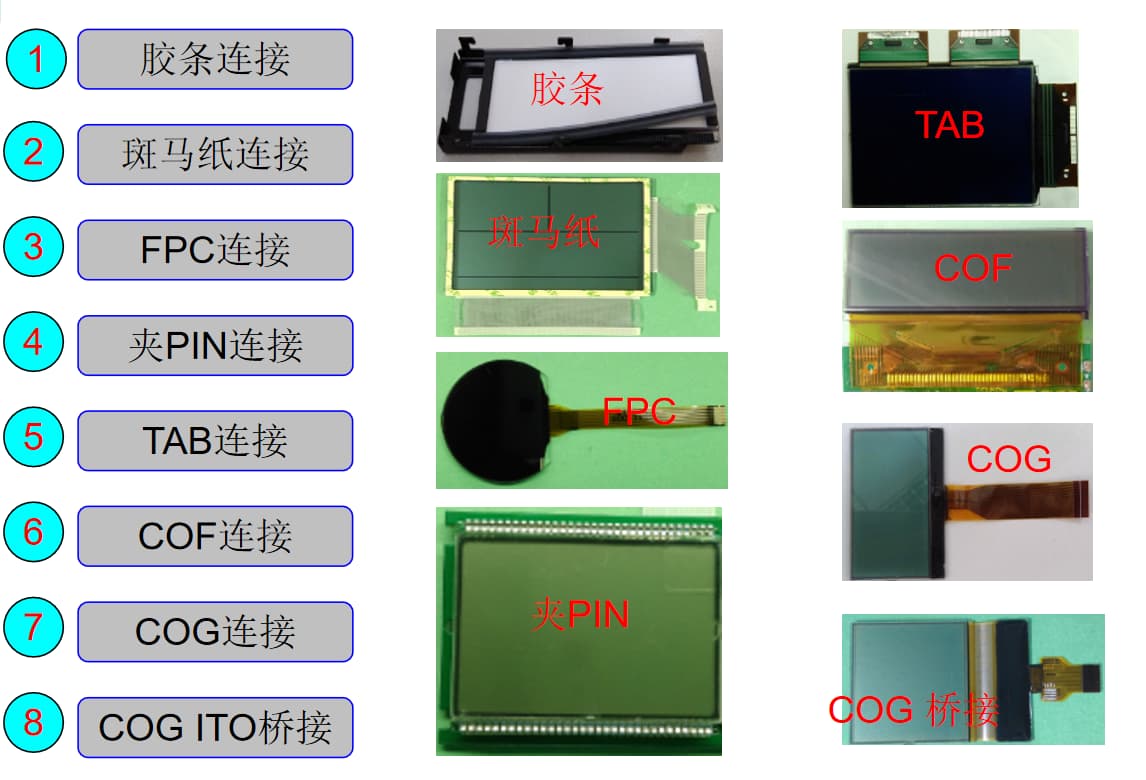

Jeśli strukturą produktu jest „szkielet” wyświetlacza LCD, to metodą połączenia jest przebiegające przez niego „naczynie krwionośne”, które bezpośrednio wpływa na stabilność transmisji sygnału i wygodę montażu produktu. Jako profesjonalna firma produkująca wyświetlacze, CNK dysponuje 8 głównymi metodami połączeń, w pełni pokrywającymi różne scenariusze zastosowań:

1. Podstawowe schematy połączeń: proste, niezawodne i dające się kontrolować pod względem kosztów·

• Połączenie paska gumowego:Łatwy w obsłudze i niedrogi, odpowiedni do zwykłych urządzeń elektronicznych o niskich wymaganiach dotyczących stabilności połączenia.
• Połączenie papieru Zebra:Dzięki dobrej przewodności i elastyczności dostosowuje się do niewielkich odkształceń strukturalnych i jest często używany do łączenia małych wyświetlaczy LCD i płytek PCB.
•  Połączenie zaciskowe:Łatwy w demontażu i wygodny do późniejszej konserwacji, jest szeroko stosowany w sprzęcie wymagającym częstego debugowania lub wymiany podzespołów.

2. Zaawansowane schematy połączeń: stabilne, wydajne i odpowiednie dla złożonych scenariuszy

• Połączenie FPC:W połączeniu z elastycznymi obwodami drukowanymi umożliwia wykonywanie połączeń pod wieloma kątami i w wąskich przestrzeniach, co czyni go preferowanym schematem dla inteligentnych urządzeń do noszenia, urządzeń składanych i innych produktów.
• Połączenie TAB:Bezpośrednio łączy układ scalony sterownika z wyświetlaczem LCD za pomocą TAB (Anizotropowa folia przewodząca), redukując liczbę węzłów połączeniowych i poprawiając wydajność i stabilność transmisji.
• Połączenie COG:Bezpośrednio wiąże układ scalony ze szklanym podłożem wyświetlacza LCD, znacznie zmniejszając rozmiar produktu i poprawiając integrację, co jest podstawową metodą łączenia wysokiej klasy urządzeń przenośnych.
• Połączenie COF:Układ scalony jest pakowany na elastyczną folię, a następnie przyklejany do wyświetlacza LCD, co zapewnia zarówno elastyczność, jak i wysoką integrację, dostosowując się do potrzeb wyświetlania w przypadku wąskich ramek i wysokich rozdzielczości.
• Mostkowanie COG ITO:Specjalna konstrukcja mostka dodatkowo optymalizuje ścieżkę transmisji sygnału, doskonale sprawdzając się w przypadku wielkoformatowych wyświetlaczy LCD o wysokiej jakości obrazu.

Opierając się na bogatych schematach konstrukcyjnych i niezawodnych technologiach połączeń, CNK, jako przedsiębiorstwo wysokiej jakości w dziedzinie chińskich wyświetlaczy TFT, stale dostarcza wysokiej jakości rozwiązania wyświetlaczy dla różnych branż. W następnym artykule będziemy nadal badać klasyfikację typów i tryby wyświetlania wyświetlaczy LCD, więc bądź na bieżąco!
