Prezentacja wyświetlaczy ciekłokrystalicznych: jak „rozświetla się” ekran?

W naszej poprzedniej dyskusji badaliśmy narodziny i klasyfikację ciekłych kryształów. Dzisiaj zagłębimy się w szczegóły: jak dokładnie działają wyświetlacze ciekłokrystaliczne? W jaki sposób ekrany smartfonów i komputerów wykorzystują energię elektryczną i światło, aby wyświetlać żywe i kolorowe obrazy?

„Serce” wyświetlacza LCD: taniec pól elektrycznych i światła

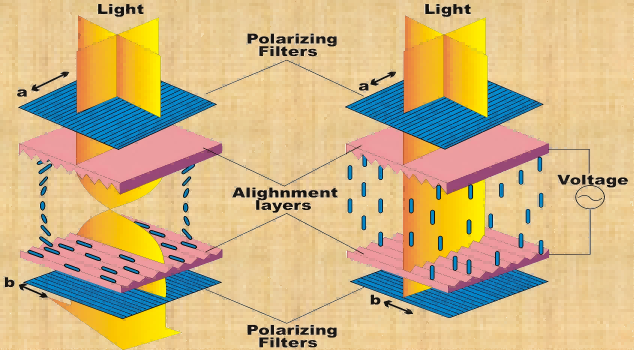

Podstawową zasadę wyświetlaczy ciekłokrystalicznych można podsumować w następujący sposób: Pole elektryczne kontroluje ustawienie cząsteczek ciekłokrystalicznych, co z kolei kontroluje przepływ światła, ostatecznie tworząc obraz.

Mówiąc najprościej, ciekłe kryształy działają jak „przełącznik” światła:

• Bez przyłożonego napięcia: cząsteczki ciekłego kryształu układają się regularnie, skręcając światło o 90°, umożliwiając mu przejście przez polaryzator. Ekran wydaje się „jasny” (stan bez wyświetlania).
• Po przyłożeniu napięcia: ustawienie cząsteczek ciekłych kryształów zostaje zakłócone, co powoduje utratę ich zdolności do skręcania światła. Światło jest blokowane przez polaryzator, a ekran wydaje się „ciemny” (stan wyświetlania).

Kontrolując napięcie w różnych obszarach, tworzony jest kontrast między światłem i ciemnością, tworząc tekst i obrazy.

„Rozszerzona rodzina” wyświetlaczy LCD i ich różnice techniczne

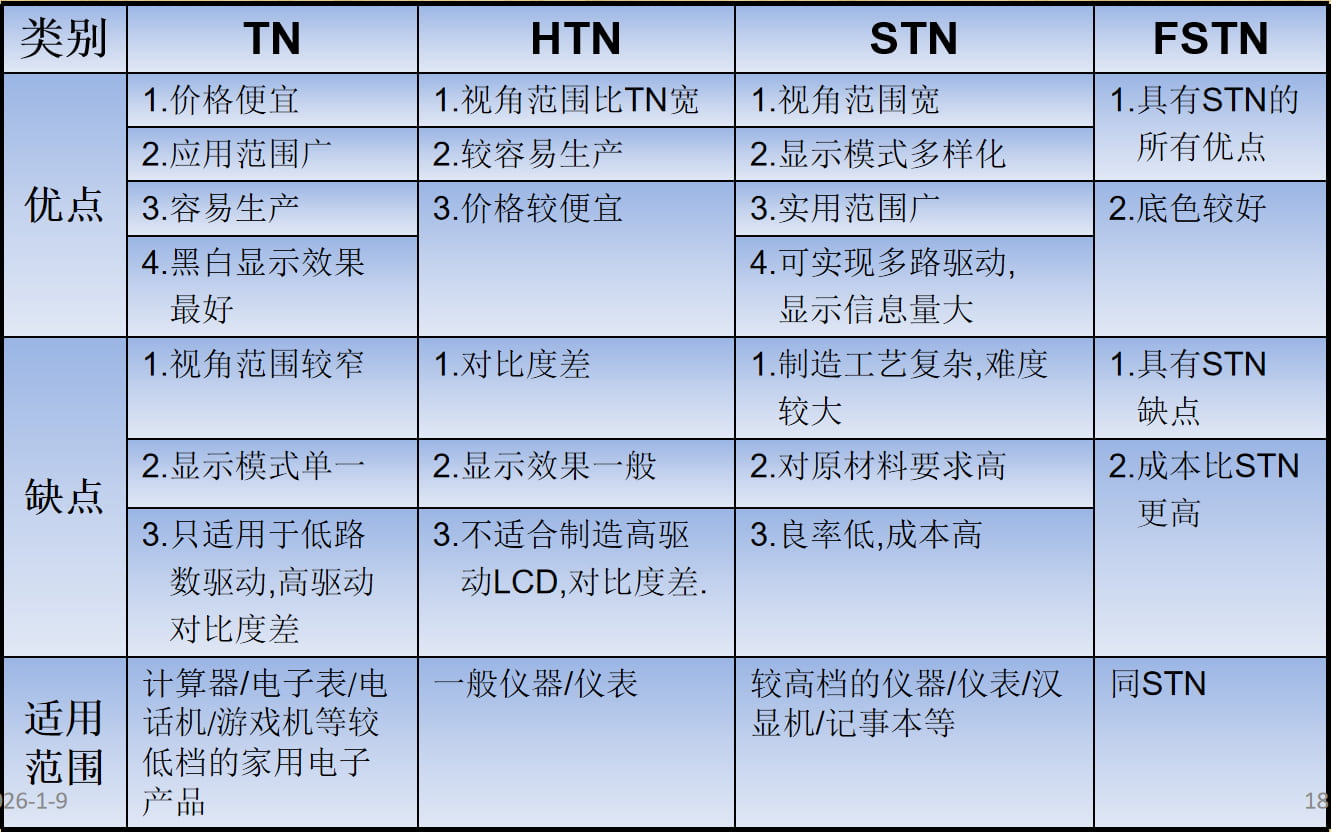

W zależności od stopnia skręcenia molekularnego wyświetlacze LCD można podzielić na różne typy, z których każdy ma inną charakterystykę działania i zastosowania:

• TN (Twisted Nematic): Szybki czas reakcji, niski koszt, odpowiedni do prostych urządzeń wyświetlających, takich jak kalkulatory i zegarki

• HTN (High-Twist Nematic): Szerszy zasięg jazdy, nieco lepsze kąty widzenia, odpowiedni dla urządzeń do identyfikacji rozmówcy i narzędzi edukacyjnych.

• STN (Super-Twisted Nematic): wyższy kontrast, odpowiedni do wyświetlaczy o wysokiej rozdzielczości, takich jak wczesne telefony komórkowe i urządzenia GPS.

• VA (Vertical Alignment): Niezwykle wysoki kontrast i czysta czerń, powszechnie stosowana w monitorach z najwyższej półki.

• IPS (przełączanie w płaszczyźnie): Prawdziwe odwzorowanie kolorów, szerokie kąty widzenia, idealne do profesjonalnych zastosowań, takich jak projektowanie i edycja wideo.

• TFT (tranzystor cienkowarstwowy): Każdy piksel jest kontrolowany przez niezależny tranzystor, co zapewnia szybką reakcję i doskonałą jakość kolorów. Jest to technologia głównego nurtu dla nowoczesnych smartfonów i ekranów komputerów.

Podsumowując:

• TN: Szybka reakcja, niski koszt, ale ograniczone kolory i kąty widzenia.

• VA: Wysoki kontrast, idealny do rozrywki.

• IPS: dokładne kolory, szerokie kąty widzenia, odpowiednie do użytku profesjonalnego.

• TFT: Dobra ogólna wydajność, preferowany wybór w przypadku nowoczesnych inteligentnych urządzeń.

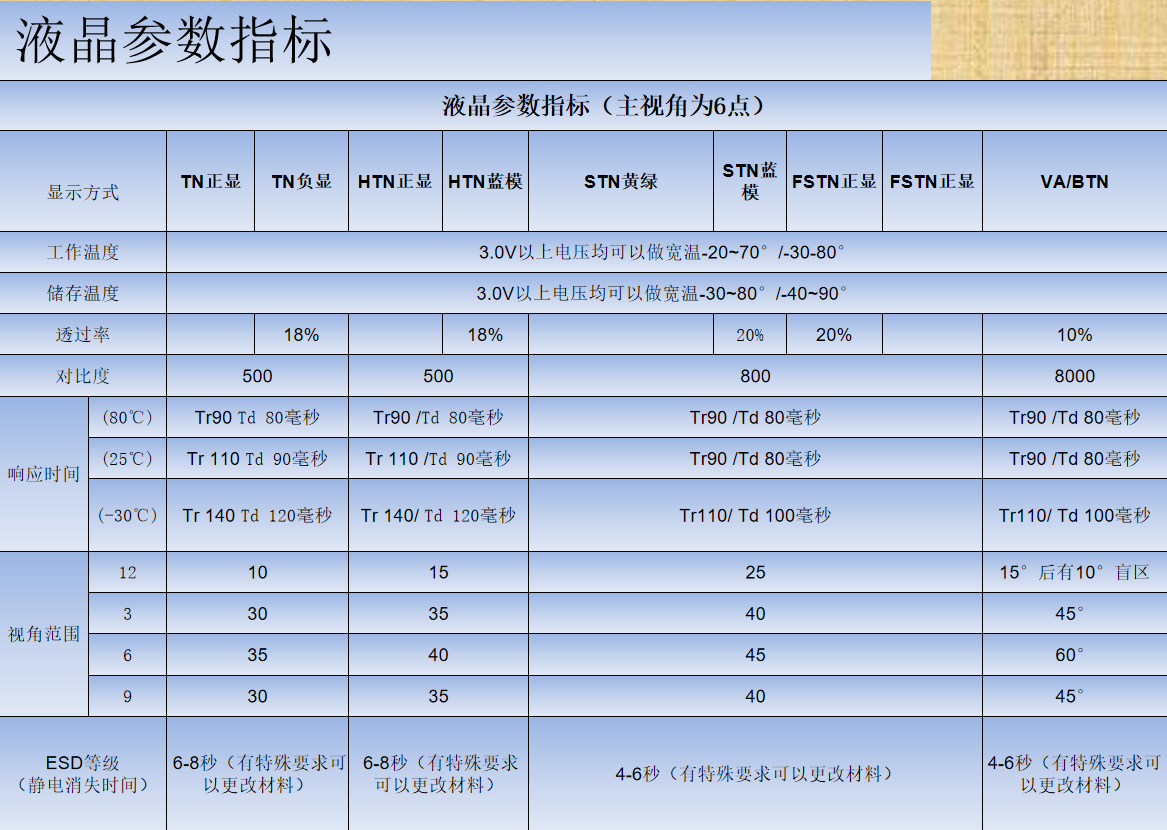

Jak ocenić ekran LCD? Wyjaśnienie czterech kluczowych wskaźników wydajności

Wybierając ekran LCD, poza rozmiarem i rozdzielczością, zwróć uwagę na następujące cztery podstawowe wskaźniki:

• Współczynnik kontrastu

Stosunek jasności pomiędzy najjaśniejszymi i najciemniejszymi obszarami. Wyższy współczynnik kontrastu zapewnia wyraźniejszy obraz o większej głębi. Ogólnie zaleca się stosunek ≥1000:1.

• Czas reakcji

Szybkość, z jaką piksele przechodzą od jasnych do ciemnych i odwrotnie, mierzona w milisekundach (ms). Krótszy czas reakcji zmniejsza rozmycie ruchu, dzięki czemu idealnie nadają się do gier i treści dynamicznych.

• Kąt widzenia

Spójność kolorów i jasności podczas oglądania ekranu pod różnymi kątami. Ekrany IPS zazwyczaj oferują szerokie kąty widzenia do 178°.

• Wydajność kolorów

Obejmuje pokrycie gamy kolorów, dokładność kolorów i głębię kolorów. Profesjonalne projekty i produkcja wideo wymagają zwrócenia uwagi na pokrycie gamy kolorów sRGB, Adobe RGB lub DCI-P3.

CNK: Kształtowanie przyszłości wyświetlaczy dzięki innowacjom technologicznym

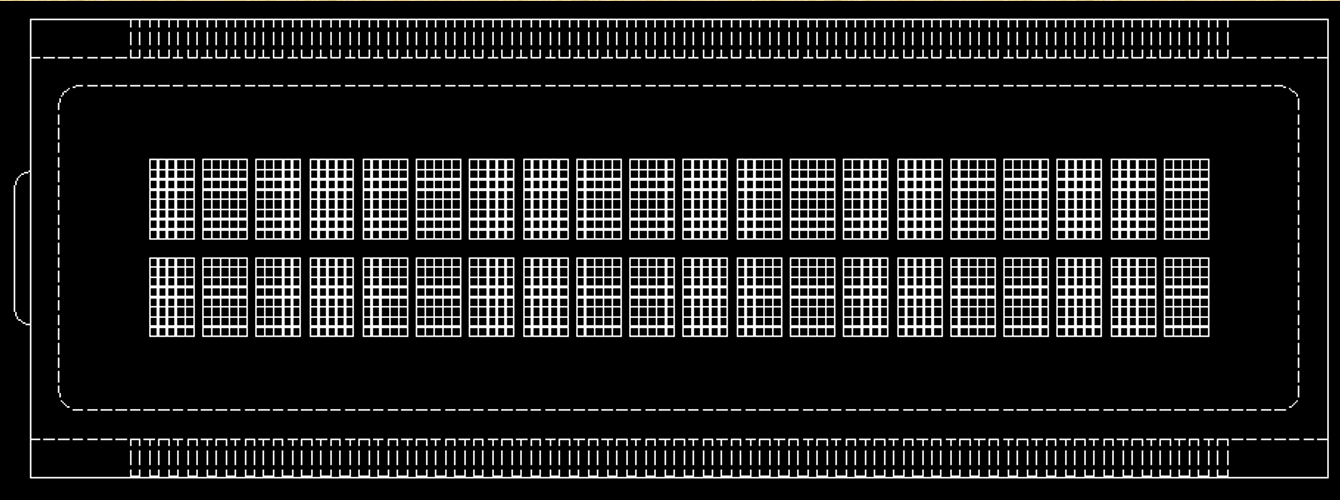

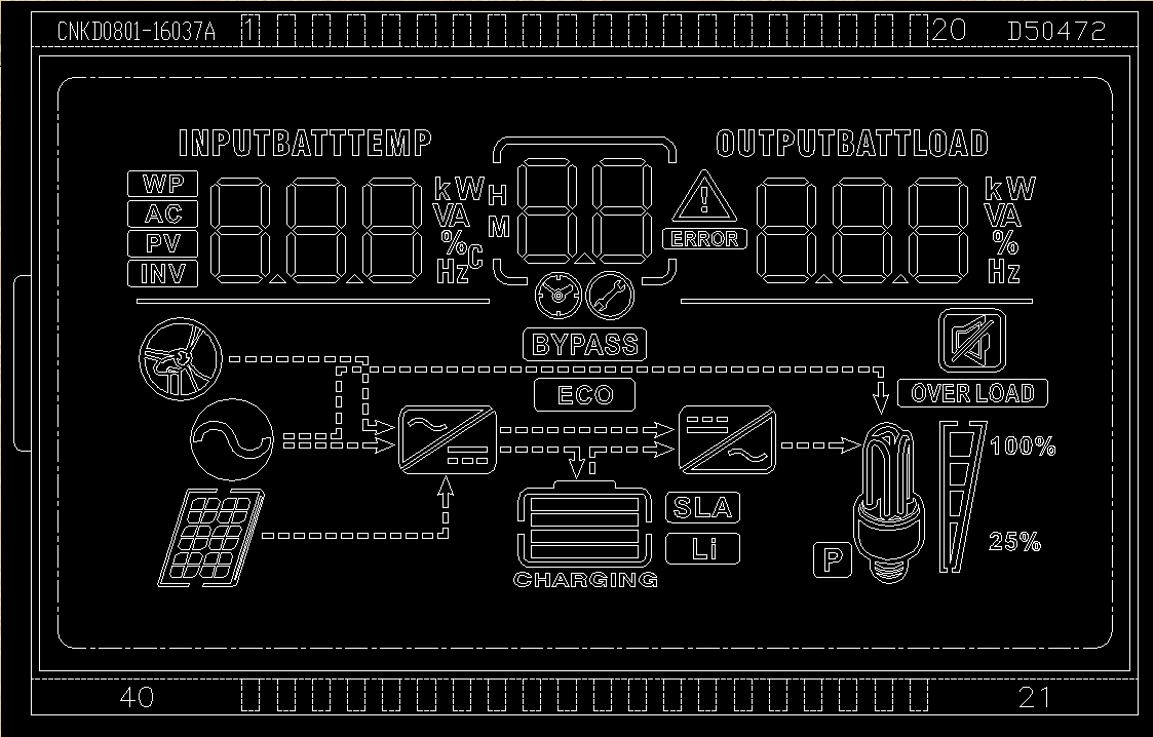

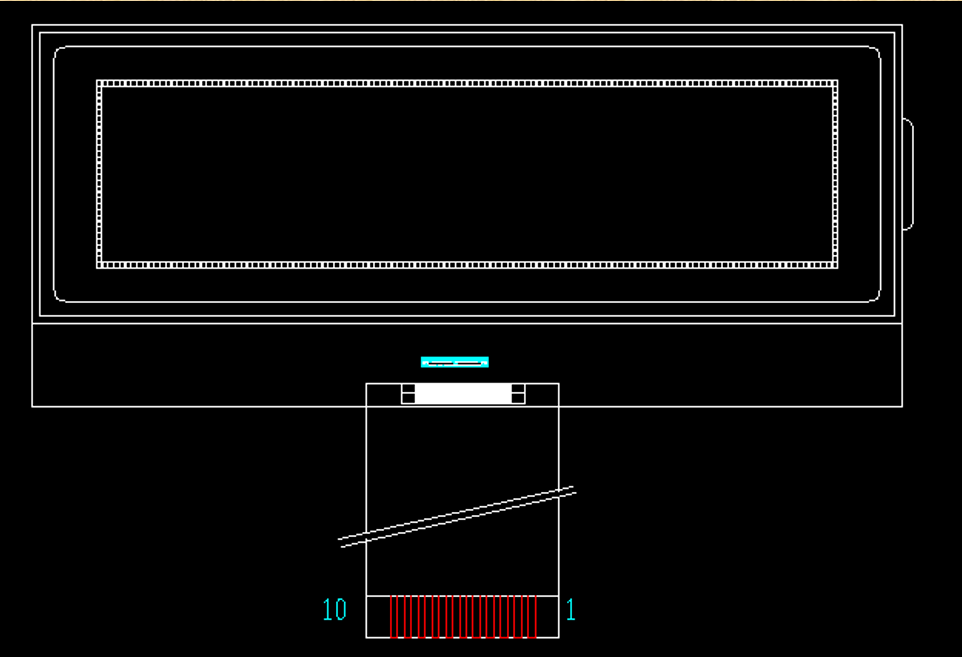

W dzisiejszej erze ciągłej ewolucji technologii ciekłokrystalicznej CNK wykorzystuje swoją głęboką wiedzę techniczną i wyspecjalizowane portfolio produktów, aby zapewnić klientom kompleksowe rozwiązania w zakresie wyświetlania – od standardowych produktów po niestandardowe projekty. Produkujemy nie tylko moduły wyświetlaczy TFT, moduły OLED i moduły interakcji człowiek-maszyna HMI o przekątnej od 0,96 do 15,6 cala, ale także posiadamy szerokie doświadczenie projektowe w dziedzinie monochromatycznych wyświetlaczy i modułów LCD.

Kierując się podejściem zorientowanym na klienta, nasze produkty ściśle odpowiadają międzynarodowym standardom, zapewniając, że spełniają Twoje oczekiwania w zakresie wydajności, jakości i dostawy.

CNK – skupiona na wyświetlaczach i specjalizująca się w personalizacji – angażuje się w oświetlanie każdej twórczej wizji technologią światła i cienia.
