Podświetlenie LCM: krytyczna rola plastikowej ramki i taśmy dwustronnej

W nowoczesnej technologii wyświetlania ekran ciekłokrystaliczny (ekran LCD) pełni rolę podstawowego elementu, a jego ogólna wydajność w dużej mierze zależy od zintegrowanego modułu znajdującego się za nim — LCM (modułu LCD). LCM integruje wyświetlacz ciekłokrystaliczny, obwody sterujące, elementy konstrukcyjne i podświetlenie w kompletny moduł, przy czym efekt świetlny podświetlenia bezpośrednio decyduje o ostatecznej jakości wizualnej wyświetlacza. W złożonej strukturze podświetlenia elementy, takie jak plastikowa rama i taśma dwustronna, współdziałają z podstawowymi częściami, takimi jak folie optyczne i źródła światła, aby wspólnie zapewnić stabilność i wydajność optyczną modułu.

Podświetlenie: podstawa efektów wizualnych

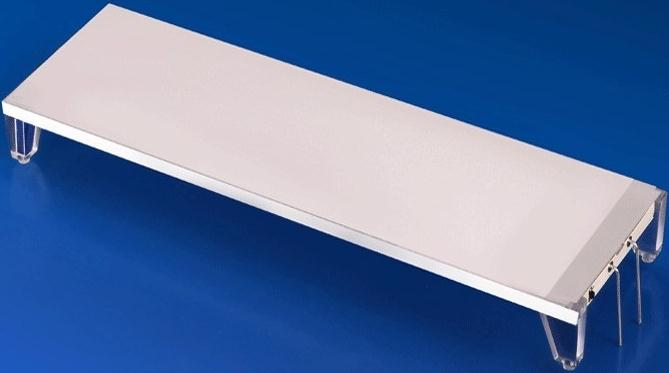

Podświetlenie (BackLight) znajduje się za ekranem ciekłokrystalicznym, a jego podstawową funkcją jest przekształcanie punktowych źródeł światła w jednolite i jasne źródła światła powierzchniowego. Jego konstrukcja optyczna bezpośrednio wpływa na równomierność jasności, kontrast i kolorystykę całego modułu, co jest szczególnie istotne w przypadku modułów wyświetlaczy kolorowych (moduł wyświetlacza TFT). Typowe podświetlenie składa się ze źródła światła, płyty prowadzącej światło, wielu warstw folii optycznych, konstrukcyjnej ramy z tworzywa sztucznego i tablicy świateł drogowych – wszystko to zostało starannie połączone. Ciągłe innowacje w tej dziedzinie wprowadzane przez wielu wiodących producentów wyświetlaczy LCD w Chinach opierają się na głębokim zrozumieniu roli każdego elementu.

Plastikowa ramka: podwójny strażnik optyki i konstrukcji

Plastikowa rama służy jako szkielet podświetlenia, zapewniając nie tylko niezbędne wsparcie mechaniczne i ochronę, ale także pełniąc ważne funkcje zarządzania optycznego. Wybór materiału jest bezpośrednio dostosowany do różnych projektów produktów:

URZ2501 Materiał:Oferuje doskonałe właściwości odblaskowe i blokujące światło, powszechnie stosowane w modułach kolorowych wyświetlaczy średniej i wysokiej klasy (moduł wyświetlacza TFT) w celu zwiększenia kontrastu i czystości kolorów.

PC Biały Materiał:Często stosowany w konstrukcjach z podświetleniem bocznym, ułatwiający uzyskanie smukłego profilu ekranów LCD.

PC Biały + Materiał z włókna szklanego:Zwiększa sztywność strukturalną produktów podświetlanych od dołu, odpowiednich dla środowisk przemysłowych o rygorystycznych wymaganiach dotyczących niezawodności.

W projektach obejmujących niestandardowe ekrany LCD, projekt i dobór materiału plastikowej ramy są kluczem do uzyskania określonych efektów optycznych i specyfikacji mechanicznych.

Taśma dwustronna: specjalista od ukrytego kleju i blokowania światła

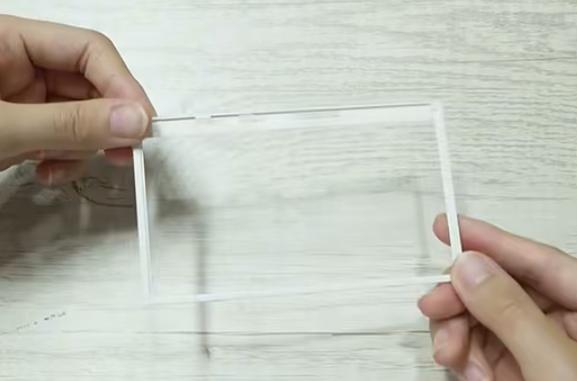

Taśma dwustronna pełni niezastąpioną rolę „kleju” przy montażu LCM. Odpowiada za zabezpieczenie wewnętrznych folii optycznych, takich jak płytka prowadząca światło, folia dyfuzyjna i folia zwiększająca jasność, a ostatecznie mocno łączy podświetlenie z ekranem LCD.

Konwencjonalna taśma dwustronna:Dostępne w różnych podłożach (np. bez podłoża, PET) i grubościach (0,03–0,30 mm). Podczas łączenia ekranów LCD o strukturze COG, dobranie taśmy dwustronnej o odpowiedniej grubości może skutecznie amortyzować nacisk i zapobiegać powstawaniu białych plam na wyświetlaczu.

Taśma dwustronna czarno-biała:Jest to materiał funkcjonalny, którego czarna strona blokuje światło i biała strona odbijająca światło, spełniając jednocześnie trzy zadania: przyczepność, blokowanie światła i odbicie. Jest często używany do definiowania efektywnego obszaru wyświetlania modułów kolorowych wyświetlaczy (moduł wyświetlacza TFT) i do zabezpieczania obwodów elastycznych (FPC), co czyni go ważnym elementem poprawiającym przejrzystość granic wyświetlacza i ogólną niezawodność.

Wniosek

W precyzyjnym systemie LCM, począwszy od emitujących światło diod LED i płytek kierujących światło, po plastikowe ramki mocujące i dwustronną taśmę, każdy element pełni unikalną i niezastąpioną funkcję. Współpracują ze sobą w precyzyjnej koordynacji, a brak lub wada któregokolwiek pojedynczego ogniwa wpływa na ogólną wydajność i niezawodność. Wartość plastikowej ramki i taśmy dwustronnej polega właśnie na ich niezbędnej synergii z innymi podstawowymi komponentami, takimi jak podświetlenie i ekran LCD, tworząc razem podstawę stabilnego, wydajnego i wysokiej jakości modułu wyświetlacza.
