Dekodowanie precyzyjnej optyki: rdzeń niestandardowych ekranów LCD - technologia źródła światła i płyty prowadzącej światło

W branży wyświetlaczy profesjonalnych, gdy zdecydujesz się dostosować ekran LCD, wyjątkowe właściwości wizualne, które za nim stoją, zależą od precyzyjnej współpracy dwóch podstawowych elementów optycznych: źródła światła i płytki światłowodowej. Jako doświadczony producent wyświetlaczy LCD, firma CNK Electronics doskonale rozumie, że jednolitość jasności, wierność kolorów i niezawodność konstrukcyjna doskonałego modułu LCD zależą od głębokiego zrozumienia i precyzyjnej kontroli tych podstawowych elementów.

I. Źródło światła: precyzyjny silnik koloru i jasności

Źródło światła jest źródłem wydajności wyświetlacza. Jego parametry techniczne bezpośrednio definiują wizualne podstawy ekranu LCD.

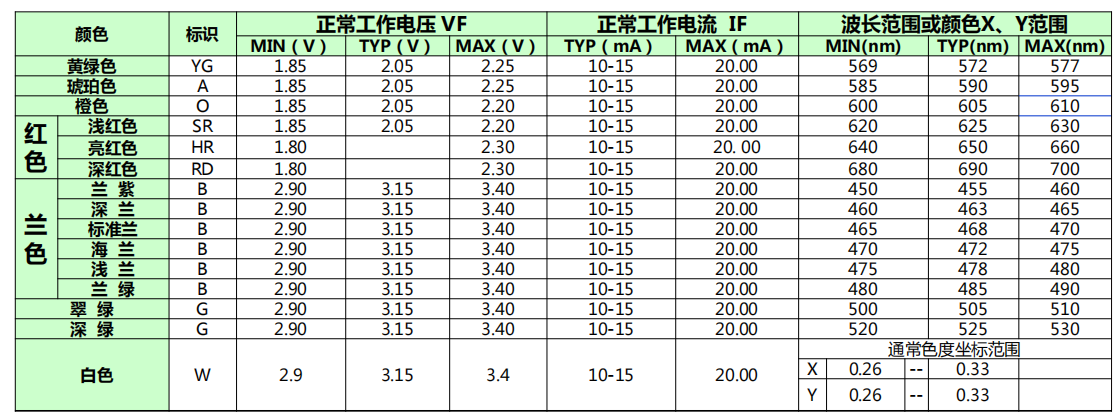

Precyzyjna definicja temperatury barwowej: Współrzędne chromatyczności źródła światła precyzyjnie kontrolują odcień wyświetlacza. 0,25-0,29 oznacza zimną biel, 0,29-0,32 oznacza czystą biel, a 0,32-0,35 oznacza ciepłą biel. Profesjonalni producenci wyświetlaczy LCD dobierają optymalną temperaturę barwową dla różnych typów ekranów LCD (np. STN, VA), aby poprawić wrażenia wizualne. W ramach dostosowywania usług LCD możemy ściśle kontrolować zmienność współrzędnych koloru białego pomiędzy partiami w zakresie △X=△Y ≤ 0,04.

Gwarancja spójności jasności: Zapewniamy wysoką jednolitość jasności w tej samej partii modułów LCD, przy stabilności jasności między partiami utrzymywanej w granicach 75–140% wartości specyfikacji, zapewniając niezawodne zabezpieczenie w zastosowaniach masowych.

Naukowe dopasowanie struktury optycznej: W przypadku różnych struktur, takich jak podświetlenie od dołu i podświetlenie boczne, naukowo wybieramy diody LED o różnych kątach widzenia (np. 96° lub 120°). Jest to klucz do uzyskania ultracienkich konstrukcji lub określonych parametrów optycznych, a także kluczowy element oceny strukturalnej dostosowywanych ekranów LCD.

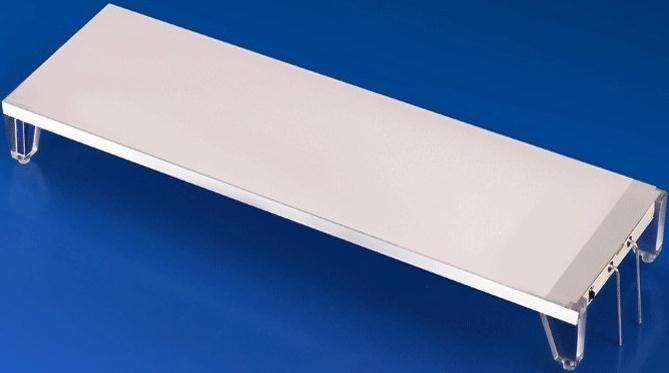

II. Płytka światłowodowa: precyzyjny element zapewniający równomierną emisję światła

Płytka światłowodowa odpowiada za przekształcenie punktowych źródeł światła w jednolite powierzchniowe źródło światła. Jego konstrukcja i materiał mają kluczowe znaczenie dla wydajności optycznej.

Inżynieria materiałowa: precyzyjny wybór między PMMA a PC

PMMA (akryl): Zapewnia doskonałą przepuszczalność światła, odpowiednią dla większości produktów komercyjnych w temperaturze pokojowej.

Przezroczysty materiał PC: taki jak PC1250Y, dzięki wysokiej wytrzymałości, odporności na wysoką temperaturę i doskonałej elastyczności, jest preferowanym wyborem w przypadku dostosowywania ekranów LCD używanych w zastosowaniach wymagających wysokich temperatur lub o złożonej strukturze, takich jak wyświetlacze przemysłowe i samochodowe. Prosta metoda identyfikacji: materiał PC można pociąć na rozciągające się paski, natomiast PMMA jest kruchy i łatwo pęka.

Projekt wzoru kropki: mikroskopijny sekret jednorodności optycznej

Precyzyjny wzór punktów na dolnej powierzchni płytki światłowodowej to podstawowa technologia zakłócająca całkowite wewnętrzne odbicie i zapewniająca jednolitą emisję światła. Spośród nich najczęściej stosowanym i niezawodnym rozwiązaniem jest projektowanie okrągłych kropek, obejmujące przede wszystkim trzy metody naukowe:

Metoda A (stała wysokość, zmienna wielkość kropki): Odległość pomiędzy środkami kropek pozostaje stała. Począwszy od strony LED, średnica punktów stopniowo wzrasta. Metoda ta jest stosunkowo prosta w projektowaniu.

Metoda B (stały rozmiar kropki, zmienna podziałka): Średnica kropek pozostaje stała. Począwszy od strony LED, odstępy między punktami stopniowo się zmniejszają, przez co wzór staje się gęstszy.

Metoda C (zmienny rozmiar plamki i zmienny odstęp): Począwszy od strony diod LED, zarówno średnica punktów, jak i odstęp między dystrybucjami stopniowo się zmniejszają. Schemat ten pozwala na bardziej wyrafinowane i stopniowe prowadzenie ścieżki światła, co zazwyczaj skutkuje lepszą jednorodnością w porównaniu z pierwszymi dwiema metodami z pojedynczą zmienną, co reprezentuje wyższy poziom wiedzy projektowej.

III. Profesjonalna produkcja umożliwiająca precyzyjny wyświetlacz optyczny

Od precyzyjnej kontroli widma źródła światła po naukowy dobór materiałów płyt prowadzących światło i projekt struktury wzoru punktowego na poziomie mikrona (zwłaszcza zmienny rozmiar i schemat nachylenia zapewniający najwyższą jednorodność), każdy krok odzwierciedla głębokie zrozumienie fizyki optycznej i precyzyjne mistrzostwo procesów produkcyjnych. CNK Electronics głęboko integruje te podstawowe technologie urządzeń optycznych, aby zapewnić klientom kompleksowe rozwiązania, od standardowych produktów po głęboko spersonalizowane ekrany LCD.
