Folie optyczne w modułach podświetlających: kluczowe technologie oświetlające każdy ekran LCD

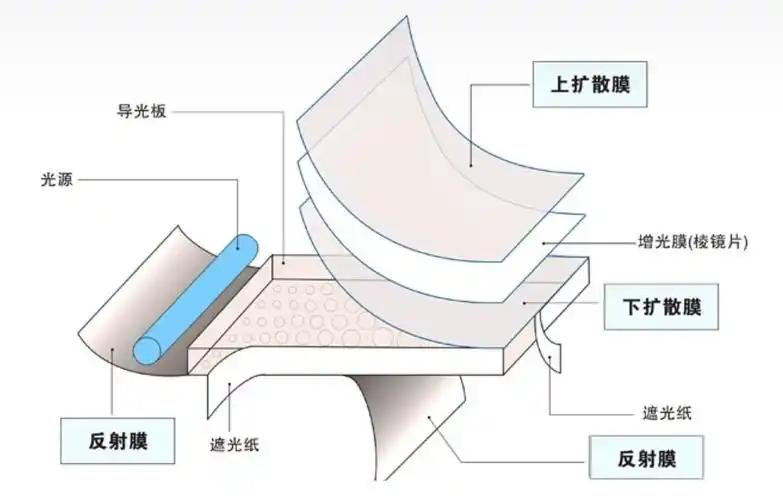

W świecie wyświetlaczy ciekłokrystalicznych (LCD) moduł podświetlenia jest jednym z podstawowych elementów decydujących o wydajności wyświetlacza. Jako producent wyświetlaczy LCD, firma CNK Electronics Co., Ltd. rozumie, że podświetlenie to nie tylko element źródła światła. Jest to kluczowa technologia, która dzięki precyzyjnej konstrukcji optycznej przekształca punktowe źródła światła w jednolite oświetlenie powierzchni o wysokiej jasności i kontraście, nadając w ten sposób żywy obraz ekranom LCD. Szczególnie dzisiaj, wraz z rosnącym zapotrzebowaniem rynku na niestandardowe wyświetlacze LCD, wydajność optyczna modułu podświetlenia stała się kluczowym czynnikiem pozwalającym uzyskać zróżnicowane efekty wyświetlania. Wydajność ta zależy w dużej mierze od szeregu precyzyjnie skoordynowanych warstw optycznych. Działają jak „sieć neuronowa” podświetlenia, skrupulatnie kontrolując kierunek, wydajność i równomierność światła.

Arkusz odbłyśnika: podstawa efektywności świetlnej

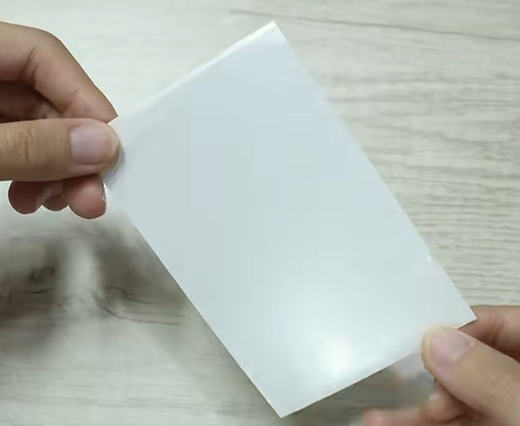

Arkusz odbłyśnika znajdujący się na dole modułu podświetlenia stanowi „podstawę wydajności świetlnej” i odpowiada za przekierowanie rozproszonego światła z powrotem do płyty światłowodowej w celu poprawy wykorzystania. W zależności od wymagań zastosowania, odbłyśniki dzielą się głównie na następujące kategorie:

Biały reflektor:Takich jak seria E20, RW, o grubości w zakresie 0,05 ~ 0,2 mm, współczynniku odbicia około 80% ~ 90% i posiadającym pewną przepuszczalność światła. Pasuje do większości standardowych projektów podświetlenia.

Srebrny reflektor:Zazwyczaj biała z jednej strony i srebrna z drugiej, bardzo cienka (0,04 ~ 0,065 mm), o wysokim współczynniku odbicia (90% ~ 98%) i doskonałych właściwościach blokowania światła. Często używany w scenariuszach wymagających dużej jasności.

Odbłyśnik wielowarstwowy (ESR):Wykorzystuje technologię folii wielowarstwowej, integrując ponad tysiąc warstw w obrębie 65 mikronów. Nie zawiera metalu, a mimo to ma lustrzany, metaliczny wygląd. Jako reflektor o wysokiej wydajności, ESR osiąga współczynnik odbicia ponad 98% w całym spektrum światła widzialnego, co czyni go idealnym rozwiązaniem dla wysokowydajnych systemów podświetlenia.

Podczas dostosowywania modułów LCD wybór arkusza odbłyśnika bezpośrednio wpływa na równomierność podświetlenia i efektywność energetyczną, co stanowi pierwszy krok w projektowaniu optycznym.

Folia blokująca światło / folia aluminiowa (ALF): kontrola granic światła i zakłóceń

Folie blokujące światło służą przede wszystkim do zapobiegania wyciekom światła z boków podświetlenia i mogą zapewniać ekranowanie elektromagnetyczne. Typowe typy obejmują:

Jasny Srebrny Smok:Błyszcząca powierzchnia, grubość 0,05-0,1 mm, dobre właściwości blokujące światło i przewodzące. Nadaje się do środowisk przemysłowych wymagających ekranowania zakłóceń.

Matowy srebrny smok:Stosunkowo matowe wykończenie, cienkie (zwykle 0,05 mm dla pojedynczej warstwy), posiada pewną przepuszczalność światła i jest przewodzący.

Biały pasek krawędziowy:Posiada pewną przepuszczalność światła, grubość 0,05-0,08 mm, nieprzewodzący. Powszechnie stosowane w ogólnej elektronice użytkowej.

Czarno-biała jednostronna taśma klejąca:Można go nakładać na boki podświetlenia, gdy istnieją rygorystyczne wymagania dotyczące nieprzewodnictwa i braku wycieków światła bocznego.

Materiały te pełnią rolę „optycznych strażników” w konstrukcji ramek ekranów LCD, zapewniając brak zakłóceń światła rozproszonego poza obszarem wyświetlania.

Arkusz dyfuzora: tworzenie jednolitego płótna świetlnego

Jako „mistrz homogenizacji” wśród folii optycznych, arkusz dyfuzora rozprasza światło poprzez mgłę, eliminując ślady punktowych źródeł światła, tworząc miękki i jednolity strumień podświetlenia. W zależności od rodzaju podświetlenia i zastosowania dyfuzory dzielą się na:

Dolny dyfuzor podświetlenia:Zwykle ma klej po jednej stronie, duże zmętnienie (~90%), przepuszczalność tylko około 40%; grubość zazwyczaj od 0,18 ~ 0,3 mm dla dolnego podświetlenia. Typowe modele: MB433P, MB533.

Boczny dyfuzor podświetlenia:Powszechnie stosowana grubość wynosi 0,09 mm. Typowe modele: TPRA90 (0,09 mm), AJ-75 (0,075 mm). Przepuszczalność 65% -80%, zamglenie 75% -90%.

Dyfuzory podświetlenia kolorowego ekranu: Zwykle używa się konstrukcji z dwoma arkuszami:

Dolny dyfuzor:Umieszczona pomiędzy płytką światłowodową a folią zwiększającą jasność (BEF) homogenizuje światło emitowane przez płytkę światłowodową. Powszechnie używany materiał: t=0,065mm, stosunkowo duże zamglenie (~84%), wysoka przepuszczalność (~98%).

Górny dyfuzor:Umieszczony nad BEF, pełni funkcję ochronną i pomaga zapobiegać powstawaniu mory. Powszechnie używany materiał: t=0,05mm, stosunkowo niskie zamglenie (~29%), przepuszczalność 90%.

Właściwy dobór i połączenie arkuszy dyfuzorów jest kluczem do zapewnienia jednolitego, pozbawionego plam wyświetlania w modułach LCD.

Film zwiększający jasność (BEF): silnik optyczny zwiększający jasność

W przypadku kolorowych ekranów TFT i innych ekranów LCD jasność jest parametrem krytycznym. Działając jako „wzmacniacz jasności” wśród folii optycznych, BEF koncentruje rozproszone światło poprzez specjalną strukturę pryzmatu, przy czym każda folia zapewnia wzrost jasności o około 40–50%. Połączenie dwóch filmów może zwielokrotnić jasność. Jego zasada polega na wykorzystaniu układu mikropryzmatów do kontrolowania ścieżki światła, powodując, że większość światła wychodzi prostopadle do ekranu, co znacznie zwiększa jasność z przodu bez zmiany zużycia energii. BEF stał się niezbędnym elementem podświetlenia ekranów kolorowych średniej i wysokiej klasy, szczególnie szeroko stosowanym w wysokowydajnych, niestandardowych wyświetlaczach LCD do sterowania przemysłowego, medycznego, motoryzacyjnego i innych zastosowań.
