Technologia podświetlenia: główny komponent określający wydajność wyświetlacza LCM

  W dziedzinie wyświetlaczy ciekłokrystalicznych moduł ciekłokrystaliczny (LCM) jest wysoce zintegrowanym produktem na poziomie systemu. To nie tylko sam ekran LCD, ale kompleksowe rozwiązanie, które precyzyjnie integruje komponenty, takie jak wyświetlacz ciekłokrystaliczny, układy scalone sterownika, płytka drukowana i najważniejsze podświetlenie. Jako profesjonalny producent wyświetlaczy LCD rozumiemy, że jakość podświetlenia jako podstawowego akcesorium bezpośrednio determinuje ostateczną wydajność wizualną i niezawodność LCM.

Podświetlenie: „Silnik świetlny” i podstawa optyczna LCM

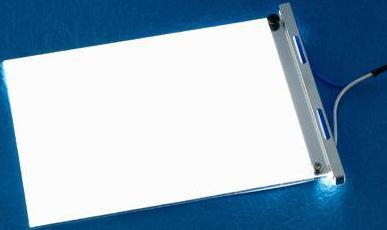

Podświetlenie to system oświetlenia umieszczony za ekranem LCD. Jego podstawową funkcją jest przekształcenie punktowego lub liniowego źródła światła w wysoce jednorodne źródło światła powierzchniowego. Ponieważ sam materiał ciekłokrystaliczny nie emituje światła, jego wyświetlacz opiera się całkowicie na oświetleniu zapewnianym przez podświetlenie w celu modulacji. Dlatego właściwości optyczne podświetlenia — w tym jasność, jednorodność, temperatura barwowa i zużycie energii — stanowią podstawę oceny ogólnej wydajności modułu LCD.

Dekonstrukcja techniczna: system materialny i podstawowe zasady podświetlenia

Wysokowydajne podświetlenie to krystalizacja nowoczesnej inżynierii materiałowej i precyzyjnej optyki. Składa się głównie z materiałów podstawowych, takich jak źródło światła (LED/EL/CCFL), płytka prowadząca światło, zestaw folii optycznych, rama konstrukcyjna i listwa świetlna/płyta lampowa.

Źródło światła to źródło światła, które określa podstawową temperaturę barwową, jasność i żywotność podświetlenia.

Płyta prowadząca światło jest kluczowym elementem zapewniającym równomierność światła. Mikrostrukturalne kropki na spodniej powierzchni, uformowane poprzez precyzyjny druk lub formowanie, odpowiadają za rozproszenie punktu lub linii w jednolitą płaszczyznę światła. Wśród nich precyzyjnie uformowane kropki zazwyczaj zapewniają lepszą wydajność optyczną w porównaniu z tradycyjnymi drukowanymi punktami.

Zestaw folii optycznych (w tym folie dyfuzora, folie zwiększające jasność, arkusze odblaskowe itp.) pełni rolę „menedżera” ścieżki światła, współpracując w celu wyeliminowania jasnych punktów, zwiększenia wydajności strumienia światła przedniego i zapewnienia jednorodności pod każdym kątem widzenia.

Rama konstrukcyjna i tablica świetlna zapewniają stabilne podparcie mechaniczne i niezawodne połączenia elektryczne.

Połączenie i konstrukcja tych materiałów bezpośrednio służą dwóm głównym zasadom działania: podświetleniu bezpośredniemu i podświetleniu krawędziowemu. Podświetlenie bezpośrednie umieszcza matrycę LED bezpośrednio pod płytą światłowodową w celu bezpośredniego oświetlenia, zapewniając wysoką jasność i doskonały potencjał lokalnej kontroli przyciemniania. Podświetlenie krawędziowe umieszcza listwy świetlne LED po bokach płyty światłowodowej; światło wpada od krawędzi i jest odbijane do przodu przez punkty na płycie prowadzącej, co czyni go kluczem do uzyskania ultracienkich projektów.

Wybór ścieżki technologicznej: zróżnicowane zastosowania diod LED, EL i CCFL

Różne technologie źródeł światła nadają podświetleniom odrębne cechy, spełniając różnorodne wymagania rynku:

Podświetlenie LEDstał się absolutnym nurtem w zastosowaniach, od elektroniki użytkowej po wyświetlacze przemysłowe, dzięki wysokiej jasności, długiej żywotności (ponad 30 000 godzin w przypadku podświetlenia krawędziowego), niskiemu zużyciu energii i zaletom smukłej obudowy.

Podświetlenie EL (elektroluminescencyjne)., dzięki ultracienkiemu profilowi, absolutnej jednolitości powierzchni i elastycznemu, podatnemu na zginanie charakterowi, pozostaje niezastąpiony w przypadku specyficznych, niestandardowych ekranów LCD i elastycznych zastosowań wyświetlaczy.

Podświetlenie CCFL (lampa fluorescencyjna z zimną katodą)., chociaż w zastosowaniach konsumenckich jest w dużej mierze zastępowany przez diody LED, nadal ma zastosowanie w niektórych obszarach profesjonalnych wyświetlaczy ze względu na doskonałe nasycenie i jednolitość kolorów.

Wniosek: Technologia podświetlenia jest kluczem do podniesienia wartości LCM

  Podsumowując, podświetlenie nie jest prostym elementem oświetleniowym. Od złożonego składu materiału i precyzyjnych zasad działania po technologię źródła światła, która wpływa na kolor, zużycie energii i kształt, każdy aspekt jego projektu i doboru ma głęboki udział w definiowaniu ostatecznej wydajności modułu LCD. Dla producentów wyświetlaczy LCD dążących do najwyższej wydajności wyświetlaczy, dogłębna wiedza specjalistyczna w technologii podświetlenia jest podstawą zróżnicowania produktów, spełnienia wymagań wysokiej klasy niestandardowych ekranów LCD i zapewnienia, że ​​każdy ekran LCD zapewnia optymalne rezultaty wizualne. Zrozumienie technologii podświetlenia oznacza zatem zrozumienie istoty jakości wyświetlacza LCM.
