Precyzyjne łącze: rozszyfrowanie technologii przewodzących złączy gumowych w modułach wyświetlaczy LCM

W dzisiejszym inteligentnym i połączonym świecie przejrzyste i niezawodne interfejsy wyświetlaczy stanowią podstawę interakcji człowiek-maszyna. Głównym nośnikiem tego doświadczenia jest moduł wyświetlacza ciekłokrystalicznego (LCM). Jako kluczowy produkt dostarczany przez producentów wyświetlaczy LCD, LCM integruje wyświetlacz ciekłokrystaliczny, układ scalony sterownika, płytkę drukowaną, podświetlenie i komponenty konstrukcyjne w jedną spójną jednostkę, osiągając pełną funkcję konwersji sygnałów obwodów na obrazy wizualne. Niezależnie od tego, czy chodzi o produkty standardowe, czy o głęboko spersonalizowane ekrany LCD, ich stabilność zaczyna się od niezawodności każdego punktu połączenia w LCM. Wśród nich pozornie prosty, ale kluczowy element — przewodzące złącze gumowe (często nazywane paskiem zebry) — służy jako „niewidzialny most” zapewniający niezakłóconą transmisję sygnału między ekranem LCD a płytką drukowaną.

Przewodzące złącza gumowe: „mostek sygnałowy” w LCM

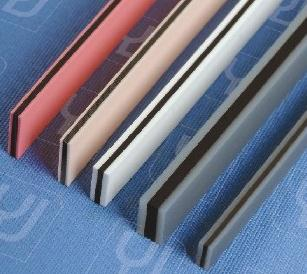

Przewodzące złącza gumowe, utworzone przez naprzemienne laminowanie warstw przewodzących i izolacyjnych, zapewniają stabilne połączenie elektryczne pomiędzy ekranem LCD a płytką drukowaną poprzez elastyczną kompresję. Ich działanie bezpośrednio determinuje integralność i klarowność wyświetlanego sygnału.

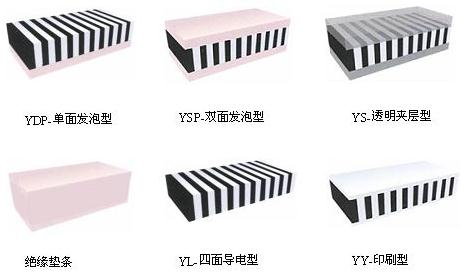

Wybór materiału: sztuka równoważenia stałego silikonu i piankowego silikonu

Stały materiał silikonowy:Oferuje umiarkowaną twardość (35° ~ 45°) i niższy koszt. Jest jednak podatny na elektryczność statyczną, która może przyciągać kurz, co wymaga szczególnej dbałości o czystość środowiska montażu.

Materiał piankowy silikonowy:Wykonany na bazie spienionego silikonu, ma bardziej miękką konsystencję (twardość 20°~30°), lepszą odporność na odkształcenia i jest mniej podatny na zanieczyszczenia. Jest bardziej odpowiedni do zastosowań w precyzyjnych modułach LCD o wysokich wymaganiach dotyczących czystości.

Precyzyjne parametry projektowe: zapewnienie niezawodnych połączeń

1. Skok warstwy przewodzącej:Typowe podziałki to 0,05 mm, 0,1 mm i 0,18 mm. Projekt musi zapewniać, że każda płytka PCB styka się z co najmniej 3 przewodzącymi warstwami węgla (zaleca się 4-5 warstw dla odstępu 0,05 mm). Jest to szczegół ściśle kontrolowany przez CNK przy projektowaniu niestandardowych ekranów LCD.

2. Szerokość warstwy przewodzącej:Szerokość waha się od 0,4 mm do 1,0 mm i zależy od twardości złącza i wpływa na ogólny współczynnik kompresji. Inżynierowie CNK dokonują ukierunkowanego wyboru w oparciu o strukturę modułu (szerokość 0,6 mm jest typowa dla złączy ≤2,0 mm, 0,8 mm dla złączy ≥2,0 mm).

3. Kontrola współczynnika kompresji:Idealny stopień sprężania jest kontrolowany w zakresie od 10% do 15%. Stosunek poniżej 10% może prowadzić do niestabilnej impedancji styku, natomiast powyżej 15% może powodować deformację złącza lub płytki drukowanej. CNK zapewnia prawidłową wielkość kompresji poprzez dokładne obliczenie wysokości montażu (h), gwarantując długoterminową niezawodność.

Od podstawowych wyświetlaczy monochromatycznych po złożone interfejsy HMI, niezawodność każdego modułu LCD opiera się na głębokim zrozumieniu i precyzyjnej kontroli kluczowych komponentów, takich jak przewodzące złącza gumowe. Jako doświadczony producent wyświetlaczy LCD, CNK Electronics nie tylko zagłębia się w właściwości materiałów i projektowanie parametrów, aby zapewnić niską impedancję i wysoką stabilność transmisji sygnału, ale także rozszerza to mistrzostwo w szczegółach na kompleksowe, niestandardowe rozwiązania LCD. Wierzymy, że to właśnie te niewidoczne „precyzyjne ogniwa” łączą innowacje technologiczne z niezawodnością jakości, wspierając CNK i naszych klientów w wspólnym dążeniu do bardziej wyjątkowej przyszłości wyświetlaczy.
