Wyjaśnianie technologii LCD: od zasad działania po praktyki stosowania

  W nowoczesnych urządzeniach elektronicznych ekran ciekłokrystaliczny (LCD) stanowi podstawowy element interakcji człowiek-komputer, a jego działanie bezpośrednio wpływa na wrażenia użytkownika. Zrozumienie zasad działania i właściwości wyświetlaczy LCD ma kluczowe znaczenie przy wyborze odpowiedniego modułu LCD.

Zasady wyświetlania LCD: Precyzyjna kontrola światła i energii elektrycznej

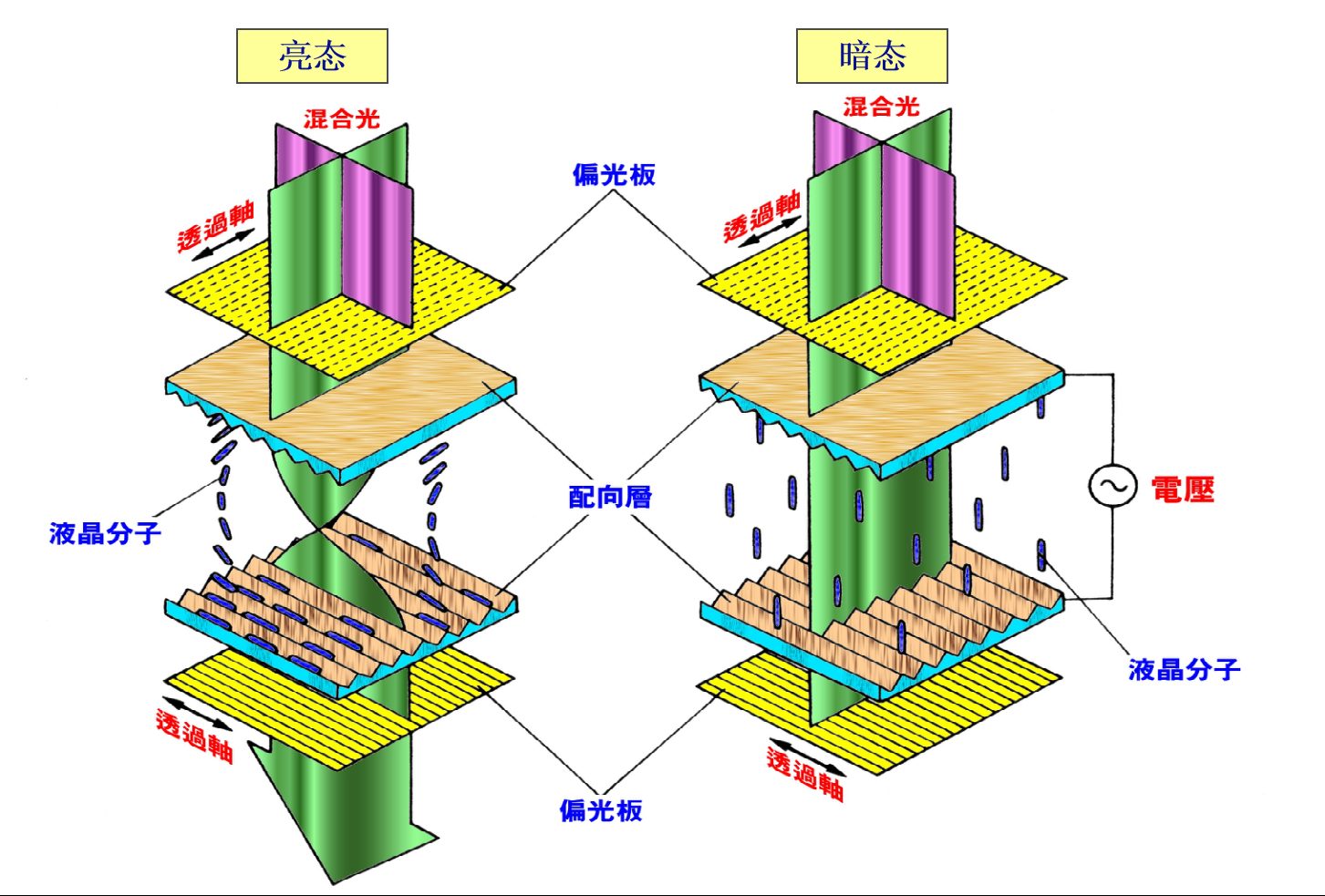

  Istota LCD polega na precyzyjnym kontrolowaniu, czy światło przechodzi przez pole elektryczne. Jego podstawowa struktura obejmuje polaryzatory, warstwy wyrównujące i cząsteczki ciekłego kryształu.

  W stanie jasnym (bez wyświetlania) cząsteczki ciekłego kryształu utrzymują regularny układ skręcony pod kątem 90 stopni. Padające światło ulega polaryzacji po przejściu przez oś transmisyjną przedniego polaryzatora. Gdy spolaryzowane światło przechodzi przez warstwę ciekłokrystaliczną, jego kierunek polaryzacji obraca się o 90 stopni wraz ze strukturą skrętu molekularnego, wyrównując się z osią optyczną tylnego polaryzatora i przechodząc, tworząc stan jasny.

  W stanie ciemnym (stan wyświetlania) cząsteczki ciekłego kryształu w obszarach, w których przyłożone jest pole elektryczne, zmieniają swoje ustawienie i tracą zdolność rotacji światła. Spolaryzowane światło emitowane przez przedni polaryzator nie może zmienić kierunku i jest blokowane, ponieważ jego kierunek polaryzacji jest prostopadły do ​​kierunku polaryzacji tylnego, co powoduje, że te obszary wydają się czarne.

  Ten fotoelektryczny mechanizm reakcji wyświetlacza pozytywowego typu TN umożliwia wyświetlanie złożonej grafiki poprzez precyzyjną kontrolę napięcia każdego piksela.

W praktycznych zastosowaniach kilka kluczowych czynników ma bezpośredni wpływ na wydajność i żywotność ekranu LCD:

W praktycznych zastosowaniach kilka kluczowych czynników ma bezpośredni wpływ na wydajność i żywotność ekranu LCD:

Precyzyjne zaprojektowanie częstotliwości sterującej jest szczególnie istotne. Nowoczesne ekrany LCD w większości wykorzystują dynamiczną jazdę multipleksową. Częstotliwość napięcia prądu przemiennego przykładanego do elektrod LCD musi być ściśle kontrolowana w zakresie 32–100 Hz. Zbyt wysoka częstotliwość zapobiega ładowaniu i rozładowywaniu kondensatora ciekłokrystalicznego do nasycenia, zwiększając zużycie energii podczas jazdy; zbyt niska częstotliwość powoduje zauważalne migotanie wyświetlacza. Doskonała konstrukcja modułu LCD musi optymalizować ten parametr w oparciu o obszar wyświetlania i konkretne zastosowanie.

Równie ważna jest ochrona elektrostatyczna. W stanie niedziałającym układ scalony sterujący powinien zachować ścieżkę rozładowania, aby zapobiec wpływowi długotrwałej akumulacji elektrostatycznej na żywotność urządzenia. Jednocześnie należy zadbać o to, aby obwód sterujący całkowicie wyeliminował wszelkie składowe prądu stałego, ponieważ wszelkie pozostałości prądu stałego znacznie skracają żywotność ekranu LCD.

Jeśli chodzi o przystosowanie się do środowiska, mimo że producenci dodają do materiałów stabilizatory, nadal zaleca się unikanie długotrwałego narażenia na bezpośrednie działanie promieni słonecznych, aby wydłużyć żywotność urządzenia wyświetlającego.

Wartość profesjonalnej produkcji

  Jako podstawowy element technologii wyświetlania, działanie ekranu LCD zależy od możliwości technicznych i inżynieryjnych producenta. Profesjonalni producenci wyświetlaczy LCD mogą świadczyć klientom kompleksowe usługi w zakresie ekranów LCD, począwszy od optymalizacji parametrów jazdy po dostosowanie możliwości dostosowania do środowiska, zapewniając optymalne działanie każdego modułu LCD w określonych zastosowaniach.
