Sztuka precyzyjnego wyświetlania: dekodowanie podstawowych parametrów technicznych ekranów LCD

W dzisiejszej dobie szybkiego rozwoju inteligentnych urządzeń ekran LCD służy jako podstawowy interfejs interakcji człowiek-komputer, a jego wydajność bezpośrednio determinuje jakość doświadczenia użytkownika. Niezależnie od tego, czy chodzi o elektronikę użytkową, czy sterowanie przemysłowe, wymagania dotyczące wydajności wyświetlaczy są coraz bardziej rygorystyczne. Jako profesjonalni producenci wyświetlaczy LCD doskonale rozumiemy, że dokładne zrozumienie technologii LCD jest podstawą dokonywania właściwych wyborów i projektów. W tym artykule systematycznie analizujemy kluczowe wskaźniki techniczne decydujące o jakości modułu LCD.

1. Charakterystyka odpowiedzi elektrooptycznej: fizyczne podstawy kontroli wyświetlania

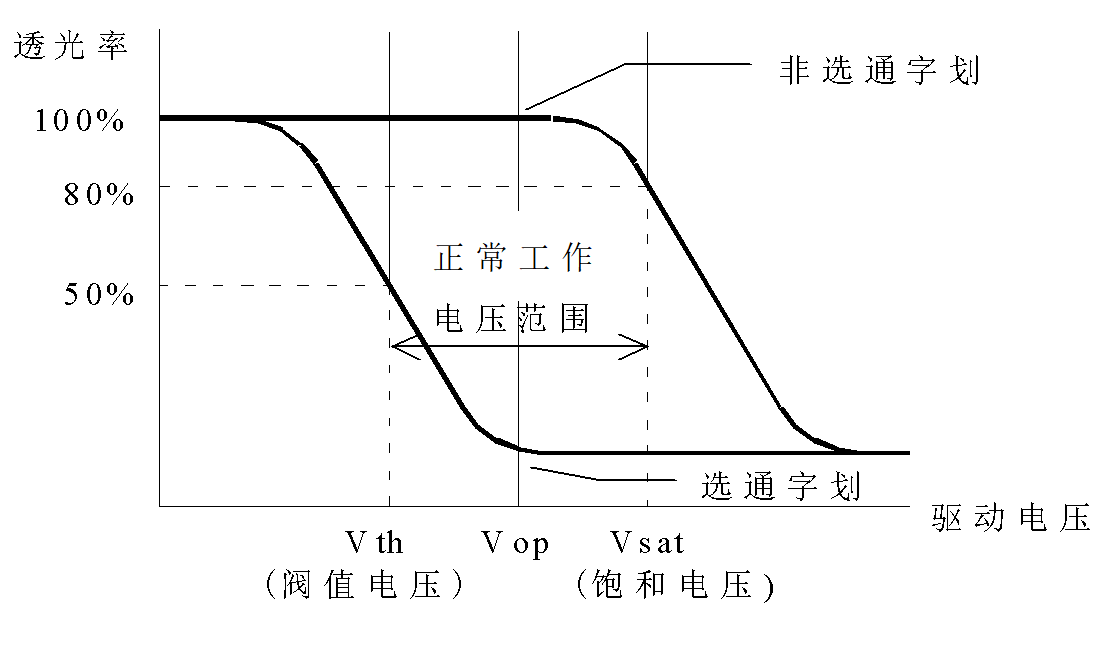

Charakterystyka odpowiedzi elektrooptycznej jest fizycznym rdzeniem technologii wyświetlaczy ciekłokrystalicznych. Dokładnie opisuje zależność funkcjonalną pomiędzy transmitancją ekranu LCD a przyłożonym napięciem zasilającym. Ta nieliniowa krzywa charakterystyczna jest podstawą do osiągnięcia poziomów skali szarości i wyświetlania obrazu. Dobrze zoptymalizowana reakcja elektrooptyczna oznacza niższe napięcie sterujące, wyższy współczynnik kontrastu i dokładniejsze odwzorowanie kolorów — to punkt wyjścia dla wszystkich wysokiej klasy projektów wyświetlaczy.

1. Charakterystyka odpowiedzi elektrooptycznej: fizyczne podstawy kontroli wyświetlania

Szybkość reakcji, obejmująca czas narastania (Tr) i czas opadania (Tf), mierzy, jak szybko ekran LCD reaguje na sygnały. Właściwości reologiczne ciekłych kryształów determinują ich silną zależność od temperatury: im niższa temperatura, tym wyższa lepkość ciekłego kryształu i tym mniejsza szybkość reakcji.

3. Zakres kąta widzenia: precyzyjna synergia układu molekularnego i optyki

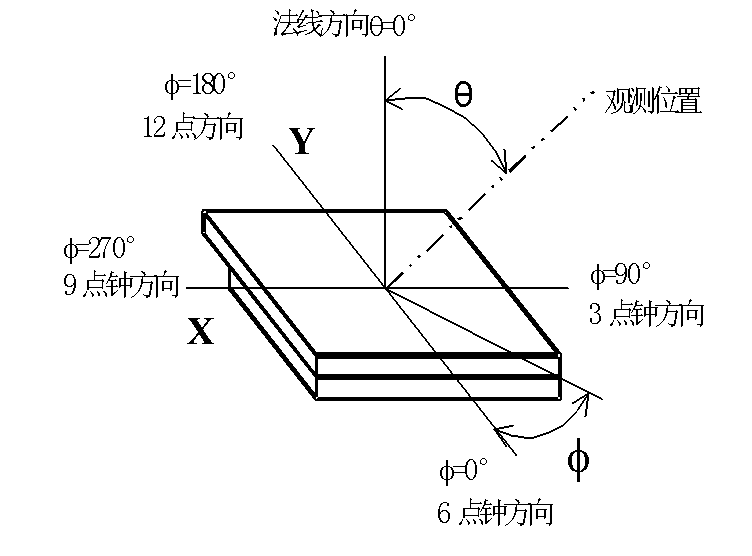

Zakres kąta widzenia to kompleksowy wskaźnik oceniający zdolność modułu LCD do utrzymania jakości wyświetlania przy oglądaniu poza osią. Nie jest to wartość stała, ale określona przez przestrzenny kąt stożka, w obrębie którego współczynnik kontrastu spada do akceptowalnej dolnej granicy (np. 5:1). Jego istota polega na złożonej interakcji pomiędzy orientacją cząsteczek ciekłego kryształu a stanem polaryzacji padającego światła.

Głębokość techniczna:

Tryb określa granice:Różne mody ciekłokrystaliczne (TN, HTN, STN) to zasadniczo różne projekty ułożenia molekularnego i kąta skręcenia. Tryb TN ma najwęższy kąt widzenia, natomiast tryb STN, dzięki dużym kątom skrętu wynoszącym 180°-270°, osiąga bardziej stromą krzywą elektrooptyczną i szerszy kąt widzenia. Na przykład tryb dodatni STN może utrzymać doskonałą widoczność w zakresie niemal półkuli, co jest kluczowym powodem jego rozpowszechnienia w instrumentach przemysłowych i wyświetlaczach publicznych.

Ograniczenie linii sterujących (multipleksowanie):W ekranach LCD wykorzystujących sterowanie multipleksowe, wraz ze wzrostem liczby linii sterujących (linii COM) pogarsza się efektywny stosunek napięcia przyłożonego do pikseli. Ta elektryczna nieidealność bezpośrednio prowadzi do zmniejszenia wydajności kąta widzenia. Dlatego w przypadku ekranów z segmentami znakowymi o wysokiej rozdzielczości kąt widzenia często staje się kluczowym kompromisem w stosunku do schematu jazdy.

W przypadku zastosowań, w których wymagane są stałe kąty widzenia, optymalnym rozwiązaniem jest dostosowany ekran LCD. Profesjonalni producenci wyświetlaczy LCD mogą „sterować” optymalnym kątem widzenia w kierunku docelowego obszaru obserwacji, dostosowując parametry, takie jak kierunek warstwy wyrównującej oraz optymalizując odstęp między komórkami i iloczyn dwójłomności (Δn·d), maksymalizując w ten sposób wykorzystanie zasobów wyświetlacza.

4. Szybkość reakcji: Zależność odpowiedzi dynamicznej od temperatury

Szybkość reakcji, obejmująca czas narastania (Tr) i czas opadania (Tf), mierzy, jak szybko ekran LCD reaguje na sygnały. Właściwości reologiczne ciekłych kryształów determinują ich silną zależność od temperatury: im niższa temperatura, tym wyższa lepkość ciekłego kryształu i tym mniejsza szybkość reakcji.

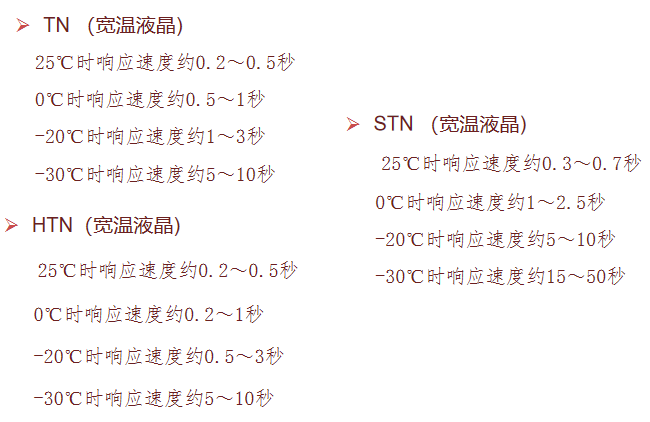

Wydajność w temperaturze pokojowej: W temperaturze 25°C czas reakcji produktów TN/HTN zazwyczaj mieści się w zakresie 150–300 milisekund, podczas gdy produkty STN, ze względu na większe kąty skręcenia molekularnego, są nieco wolniejsze, około 200–350 milisekund. Jest to wystarczające w przypadku większości potrzeb związanych z wyświetlaniem statycznym lub powolnym odświeżaniem.

Wyzwanie związane z szerokimi temperaturami: W scenariuszach zastosowań obejmujących szerokie temperatury nie można zignorować opóźnienia reakcji w niskich temperaturach. Na przykład szerokotemperaturowy moduł TN LCD może mieć czas reakcji do 10 sekund w temperaturze -30°C, powodując poważne rozmazanie obrazu. Wymaga to od producentów wyświetlaczy LCD starannego doboru materiałów ciekłokrystalicznych i dostosowania parametrów jazdy dla docelowego zakresu temperatur roboczych, aby zapewnić użyteczną wydajność reakcji nawet w ekstremalnych warunkach.

5. Zużycie energii: filozofia wydajności systemu na poziomie mikroampera

Niski pobór mocy jest podstawą dominacji technologii LCD na rynku urządzeń przenośnych. Całkowity pobór mocy modułu LCD składa się głównie z pojemnościowego ładowania/rozładowania obwodu napędu i strat dielektrycznych materiału ciekłokrystalicznego. Wśród nich kluczem do utrzymania bardzo niskiego zużycia energii statycznej jest rezystywność masowa samego materiału ciekłokrystalicznego. Jeśli materiał zostanie zanieczyszczony, powodując spadek rezystywności, zużycie energii może wzrosnąć nienormalnie. Dlatego doskonała kontrola zużycia energii odzwierciedla niezwykłą kontrolę producentów wyświetlaczy LCD nad czystością materiału i procesami produkcyjnymi, zapewniając, że ekran LCD, który otrzymasz, zachowuje przewagę w postaci stabilnego zużycia energii na poziomie mikroampera przez cały cykl życia.

Wniosek

W obecnym krajobrazie, w którym standardowe produkty często nie spełniają idealnie określonych wymagań, dostosowane ekrany LCD stały się kluczem do osiągnięcia zróżnicowania produktów. Współpracując z technicznie zaawansowanymi producentami wyświetlaczy LCD, aby dokładnie powiązać podstawowe parametry techniczne wymienione powyżej ze scenariuszem zastosowania, możesz opracować moduł LCD, który znajdzie optymalną równowagę pomiędzy kątem widzenia, zużyciem energii, temperaturą i kosztem, ostatecznie zapewniając nieskazitelne wrażenia wizualne w Twoim produkcie.
