Dekodowanie technologii rdzenia LCD: od podstawowej struktury do niestandardowych rozwiązań

  W dzisiejszej erze inteligentnej i cyfrowej transformacji ekrany LCD służą jako podstawowe elementy interakcji człowiek-maszyna, szeroko stosowane w sterowaniu przemysłowym, sprzęcie medycznym, elektronice użytkowej i innych dziedzinach. W tym artykule szczegółowo zapoznasz się z podstawową strukturą, kluczowymi materiałami i właściwościami technicznymi wyświetlaczy LCD, jednocześnie demonstrując, w jaki sposób dostosowane ekrany LCD mogą spełniać różnorodne wymagania aplikacji.

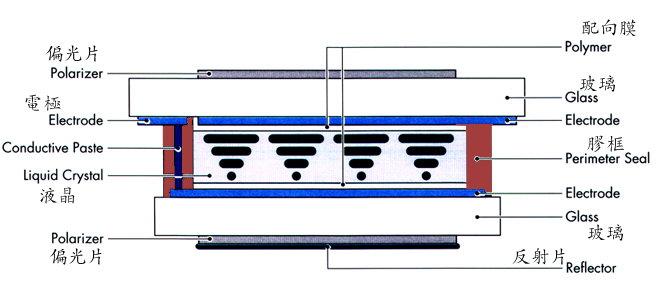

I. Podstawowa budowa wyświetlaczy LCD

  Podstawowa struktura wyświetlaczy LCD składa się z wielu precyzyjnie laminowanych materiałów, w tym polaryzatorów, elektrod, pasty przewodzącej, ciekłych kryształów, folii wyrównujących, podłoży szklanych, uszczelek obwodowych i reflektorów. Każda warstwa materiału spełnia unikalne funkcje:

Polaryzatorykontrolować kierunek polaryzacji światła;

Elektrodynapędzać cząsteczki ciekłego kryształu do obracania się poprzez przyłożenie napięcia;

Ciekły Kryształdziała jako elektrooptyczny nośnik odpowiedzi, klucz do wyświetlania obrazu;

Podłoża szklanenie tylko zapewniają wsparcie, ale także noszą warstwy przewodzące ITO.

 Ta wielowarstwowa struktura zapewnia, że ​​wyświetlacze LCD osiągają wysoki kontrast i stabilny wyświetlacz przy niskim zużyciu energii, co stanowi solidną podstawę dla różnych modułów LCD.

II. Różnice materiałowe w wyświetlaczach LCD TN, HTN i STN

  W oparciu o różne układy cząsteczek ciekłokrystalicznych wyświetlacze LCD można podzielić na typy TN, HTN i STN. Ich rdzenie obejmują górne polaryzatory, szkło, elektrody, ciekły kryształ i dolne polaryzatory. Na przykład wyświetlacze STN znacznie poprawiają kąt widzenia i kontrast poprzez optymalizację kąta skręcenia cząsteczek ciekłokrystalicznych, dzięki czemu nadają się do scenariuszy wyświetlania zawierających dużą ilość informacji. Profesjonalni producenci wyświetlaczy LCD zapewniają optymalną szybkość reakcji, kąty widzenia i niezawodność każdego ekranu LCD, elastycznie dopasowując kombinacje materiałów.

III. Kluczowe materiały: szkło ITO i polaryzatory

Szkło IT:Jako przezroczyste podłoże przewodzące dla wyświetlaczy LCD, grubość warstwy ITO jest bezpośrednio związana z jej wartością rezystancji. Na przykład, gdy rezystancja ITO wynosi 10 Ω, grubość może osiągnąć 1800 Å. Dodatkowo warstwy ochronne SiO2 lub Si3N4 skutecznie zapobiegają przenikaniu jonów, wydłużając żywotność modułów LCD. Zastosowanie podłoży ze szkła borokrzemowego spełnia wymagania dotyczące ultracienkich i wytrzymałych wyświetlaczy, zwiększając przepuszczalność światła i twardość.

Polaryzatory:Ich struktura obejmuje folie ochronne, folie TAC, folie PVA, kleje samoprzylepne i folie rozdzielające. Trwałość polaryzatorów bezpośrednio wpływa na niezawodność wyświetlacza LCD. Branża oferuje wiele opcji oceny trwałości:

Klasa standardowa: Odporność na suche ciepło 70°C×500hr, Wilgotne ciepło 40℃, 90% RH, 500H

Wysoka klasa trwałości: odporność na suche ciepło 90°C×500hr, wilgotne ciepło 80℃, 90%RH, 500H

 Ta zaleta materiałowa umożliwia stabilną pracę niestandardowych ekranów LCD nawet w ekstremalnych warunkach, odpowiednich do zastosowań takich jak sterowanie przemysłowe i sprzęt zewnętrzny.

IV. DostosowaneRozwiązania:Spełnianie różnorodnych potrzeb aplikacyjnych

  Dostosowując rezystancję szkła ITO, trwałość polaryzatora i typ ciekłokrystaliczny, można zapewnić w pełni spersonalizowane ekrany LCD i moduły LCDklienci.Niezależnie od tego, czy są to moduły TFT o wysokiej rozdzielczości, czy rozwiązania OLED o małej mocy, można osiągnąć precyzyjne dopasowanie, aby pomóc klientom zwiększyć konkurencyjność produktów.

Wniosek

  Technologia LCD w dalszym ciągu napędza innowacje w branży wyświetlaczy dzięki swojej dojrzałej, stabilnej i konfigurowalnej charakterystyce. Jako profesjonalny producent wyświetlaczy LCD, CNK Electronics dogłębnie rozumie struktury i procesy materiałów, angażując się w dostarczanie klientom na całym świecie wysokiej jakości modułów LCD i niestandardowych ekranów LCD. Jeśli szukasz niezawodnych rozwiązań w zakresie wyświetlania, skontaktuj się z nami - pozwól nam stworzyć dla Ciebie doskonałe wrażenia z wyświetlania dzięki naszej profesjonalnej wiedzy!
