Od źródła światła po jakość obrazu: Podświetlenie to prawdziwy „bohater za kulisami” modułu LCD.

Kiedy ludzie mówią o wyświetlaczach LCD, pierwszą rzeczą, która przychodzi na myśl, jest często „ekran”. Jednak kompletny moduł ciekłokrystaliczny (LCM) to znacznie więcej niż tylko panel ciekłokrystaliczny. Integruje układy scalone sterownika, płytkę drukowaną i jeden często pomijany, ale krytyczny element: podświetlenie.

Podświetlenie: „silnik świetlny” umieszczony za ekranem

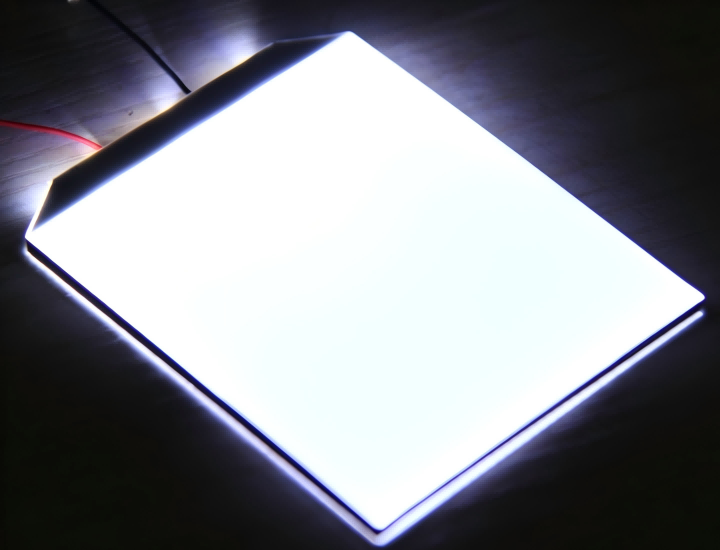

Sam materiał ciekłokrystaliczny nie emituje światła. Działa bardziej jak „zawór świetlny” i polega na tym, że system podświetlenia zapewnia oświetlenie, zanim będzie mógł wyświetlić obraz. Podstawowym zadaniem podświetlenia jest przekształcenie punktowego lub liniowego źródła światła w wysoce równomierne źródło światła powierzchniowego.

Jasność, jednolitość, temperatura barwowa, zużycie energii — każdy aspekt wrażeń wizualnych, który zauważysz na pierwszy rzut oka, jest wspierany przez technologię podświetlenia.

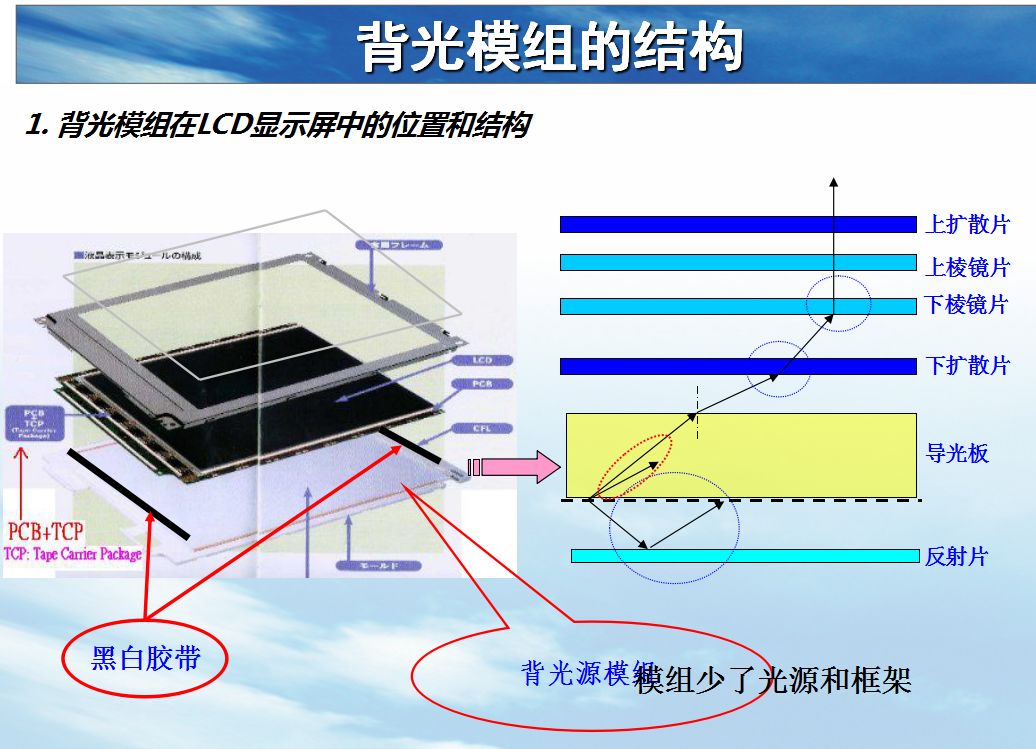

Demontaż podświetlenia: Zestaw precyzyjnych układów optycznych

Wysokowydajne podświetlenie jest wynikiem zaawansowanej inżynierii materiałowej i precyzyjnej inżynierii optycznej. Do jego podstawowych elementów zaliczają się:

Źródło światła:Pochodzenie światła, określające podstawową temperaturę barwową, jasność i żywotność podświetlenia.

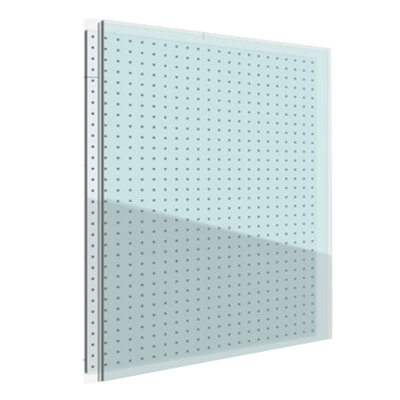

Płyta prowadząca światło (LGP):Klucz do równomiernego rozsyłu światła. Mikrostrukturalne kropki na dolnej powierzchni rozpraszają światło wpadające od krawędzi po całej płaszczyźnie. Precyzyjnie uformowane kropki zazwyczaj zapewniają lepszą wydajność optyczną niż tradycyjne kropki drukowane.

Zestaw folii optycznych:Folie dyfuzyjne, folie poprawiające jasność (BEF) i arkusze odblaskowe współpracują ze sobą, aby wyeliminować gorące punkty, poprawić wydajność strumienia światła przedniego i zapewnić jednorodność.

Rama konstrukcyjna i tablica świetlna:Zapewniają stabilne wsparcie mechaniczne i niezawodne połączenia elektryczne.

W zależności od konstrukcji podświetlenia można podzielić na dwie główne ścieżki technologiczne:

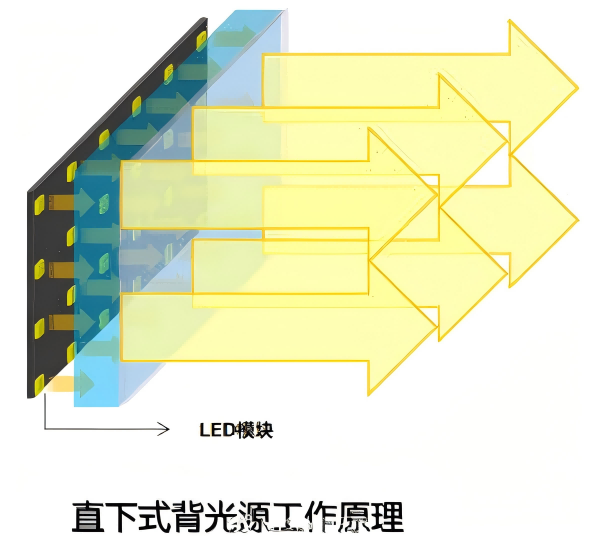

Światło bezpośrednie:Tablice LED są umieszczone bezpośrednio pod płytą światłowodową w celu bezpośredniego oświetlenia. Zapewnia to wysoką jasność i obsługuje lokalną kontrolę przyciemniania.

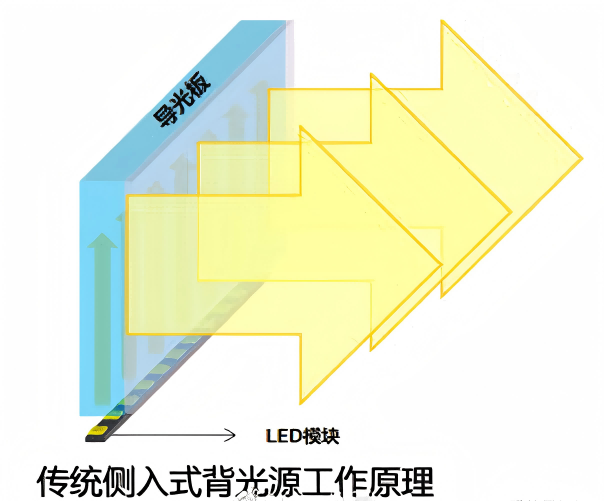

Podświetlenie krawędziowe:Listwy świetlne LED są umieszczone po bokach płyty światłowodowej. Światło wpada od krawędzi i jest odbijane do przodu przez płytę, co sprawia, że ​​jest to klucz do uzyskania ultracienkich projektów.

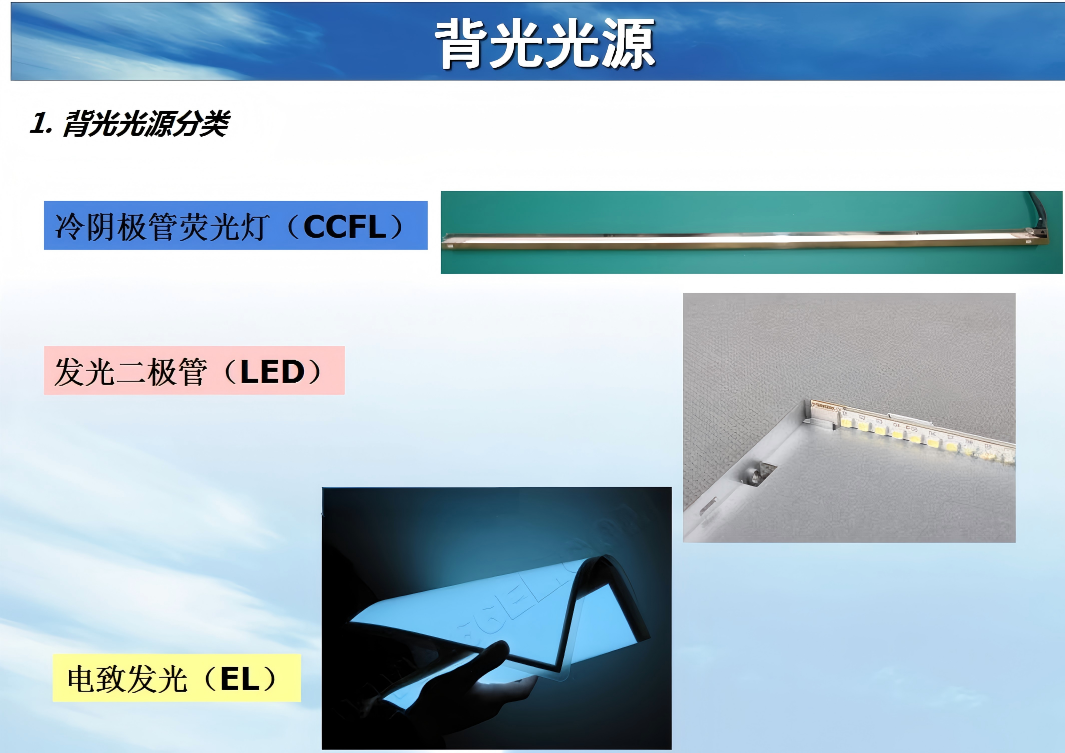

Trzy rodzaje źródeł światła, każde z własnymi zaletami.

Podświetlenie LED:Wysoka jasność, długa żywotność (ponad 30 000 godzin w przypadku podświetlenia krawędziowego), niskie zużycie energii i smukła obudowa. Jest to główny wybór do wszystkiego, od elektroniki użytkowej po wyświetlacze przemysłowe.

Podświetlenie EL (elektroluminescencyjne):Ultracienkie, doskonale jednolite na całej powierzchni i elastyczne/zginające się. Pozostaje niezbędny w przypadku niestandardowych wyświetlaczy LCD i elastycznych zastosowań wyświetlaczy.

Podświetlenie CCFL (lampa fluorescencyjna z zimną katodą):W dużej mierze zastępowany przez diody LED w produktach konsumenckich, ale nadal cenny w niektórych profesjonalnych zastosowaniach wyświetlaczy ze względu na doskonałe nasycenie i jednolitość kolorów.

Podsumowanie techniczne

Podświetlenie to znacznie więcej niż tylko element oświetleniowy. Od wyboru materiału i konstrukcji optycznej po wybór źródła światła i udoskonalenie procesów strukturalnych – każdy szczegół ma wpływ na ostateczną wydajność wyświetlacza.

Dla producentów poszukujących wyświetlaczy wysokiej jakości dogłębna wiedza na temat technologii podświetlenia stanowi podstawę różnicowania produktów, spełniania wymagań wysokiej klasy niestandardowych wyświetlaczy LCD i zapewniania, że ​​każdy ekran spełnia swoje obietnice wizualne.

Od źródła światła po jakość obrazu, podświetlenie jest prawdziwym niedocenianym bohaterem modułów LCD. Zrozumienie technologii podświetlenia oznacza w ostatecznym rozrachunku zrozumienie, co składa się na świetny wyświetlacz.
