Zagłęb się w technologię polikrzemu niskotemperaturowego: rdzeń wyświetlacza TFT i zastosowania przemysłowe

Przegląd technologii tranzystorów cienkowarstwowych

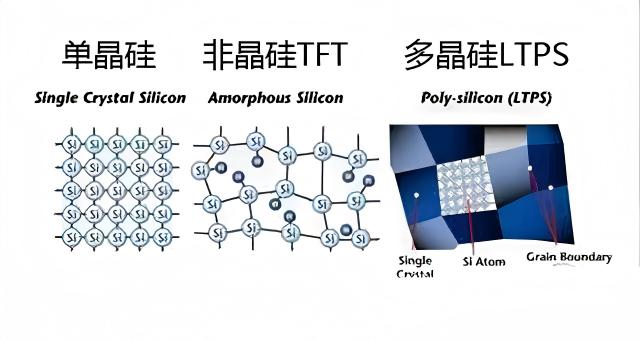

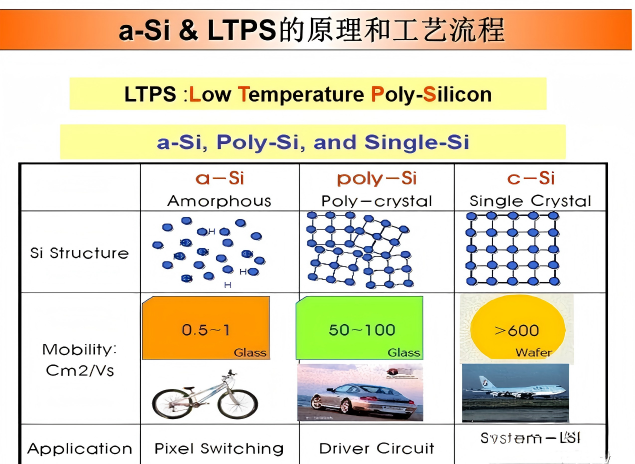

W nowoczesnych panelach wyświetlaczy z aktywną matrycą tranzystor cienkowarstwowy (TFT) służy jako główny element napędowy. Aktywny obszar kanału jest wykonany głównie z materiału krzemowego. W oparciu o różnice w procesie i wydajności, TFT dzieli się głównie na trzy typy: krzem amorficzny (a-Si), polikrzem niskotemperaturowy (LTPS) i polikrzem wysokotemperaturowy (HTPS).

Wśród nich technologia niskotemperaturowego polikrzemu (LTPS) stała się głównym wyborem dla linii produkcyjnych szóstej generacji i niższych ze względu na doskonałą ruchliwość elektronów, niskie zużycie energii, wysoką rozdzielczość i stosunkowo prosty proces produkcyjny.

Dogłębna analiza projektu konstrukcji LTPS-TFT

Jak pokazano na rysunku 1, typowa struktura LTPS-TFT typu LDD (lekko domieszkowany dren) składa się głównie z podłoża i warstwy buforowej. Podłoże jest zwykle wykonane z niezawierającego alkaliów szkła optycznego do zastosowań ekspozycyjnych, na którym osadzona jest warstwa buforowa z dwutlenku krzemu (SiO₂) lub dwuwarstwowa struktura SiO₂/SiNx.

Kluczową funkcją tej warstwy buforowej jest zapobieganie dyfuzji jonów metali ze szkła do aktywnego obszaru polikrzemu, co zapobiega powstawaniu defektów i prądowi upływowemu.

W porównaniu z jednowarstwowym SiO₂, SiNx (azotek krzemu) ma wyższą stałą dielektryczną (SiO₂ ~4, SiNx 6–8), oferując lepszą odporność na przebicia, działanie barierowe i zdolność naprawy przez utlenianie. Azotek krzemu przygotowany przez PE-CVD może mieć zawartość tlenu sięgającą nawet około 10²² cm⁻³, co zapewnia stabilność urządzenia.

W procesie polikrystalizacji amorficzną warstwę krzemu należy przekształcić w warstwę polikrzemu. Typowe metody obejmują krystalizację w fazie stałej, krystalizację boczną indukowaną metalem (np. indukowaną niklem) i krystalizację laserową.

 Wśród nich krystalizacja laserowa osiąga krystalizację poprzez natychmiastowe topienie w wysokiej temperaturze, oferując wysoką wydajność i jednolite ziarna. Należy jednak zwrócić uwagę, że w przypadku zastosowania dwuwarstwowej struktury buforowej SiO₂/SiNx podczas krystalizacji laserowej może wystąpić zjawisko eksplozji wodoru, prowadzące do defektów.

Rozwiązania obejmują wygrzewanie odwodorniające przed krystalizacją laserową lub zastosowanie jednowarstwowej struktury SiO₂ o wyjątkowo niskiej zawartości wodoru.

Technologia LDD polega na implantacji jonów o niskiej dawce w obszarach źródła/drenu wewnątrz bramki, precyzyjnie kontrolując stężenie domieszki w celu utworzenia strefy buforowej stężenia o wysokiej rezystancji szeregowej. To skutecznie zmniejsza lokalny gradient pola elektrycznego, tłumi prąd upływowy i pozwala uniknąć efektu gorącego nośnika.

Zastosowania przemysłowe i profesjonalne rozwiązania wyświetlaczy

W miarę ewoluowania technologii wyświetlaczy w kierunku wyższej rozdzielczości, mniejszego zużycia energii i cieńszych obudów, LTPS-TFT stał się krytyczną ścieżką technologiczną dla paneli wyświetlaczy ze średniej i wyższej półki. W praktycznym wdrażaniu produktu ogólne możliwości projektowania i produkcji modułów wyświetlaczy są równie ważne.

W tej dziedzinie CNK (skrót od CNAOKE Electronics) jest wyspecjalizowanym przedsiębiorstwem technologicznym zajmującym się rozwojem, produkcją i sprzedażą urządzeń wyświetlających oraz produktów interaktywnych HMI (interfejs człowiek-maszyna), uznawanym za przedsiębiorstwo „specjalistyczne, wyrafinowane, wyróżniające się i innowacyjne”.

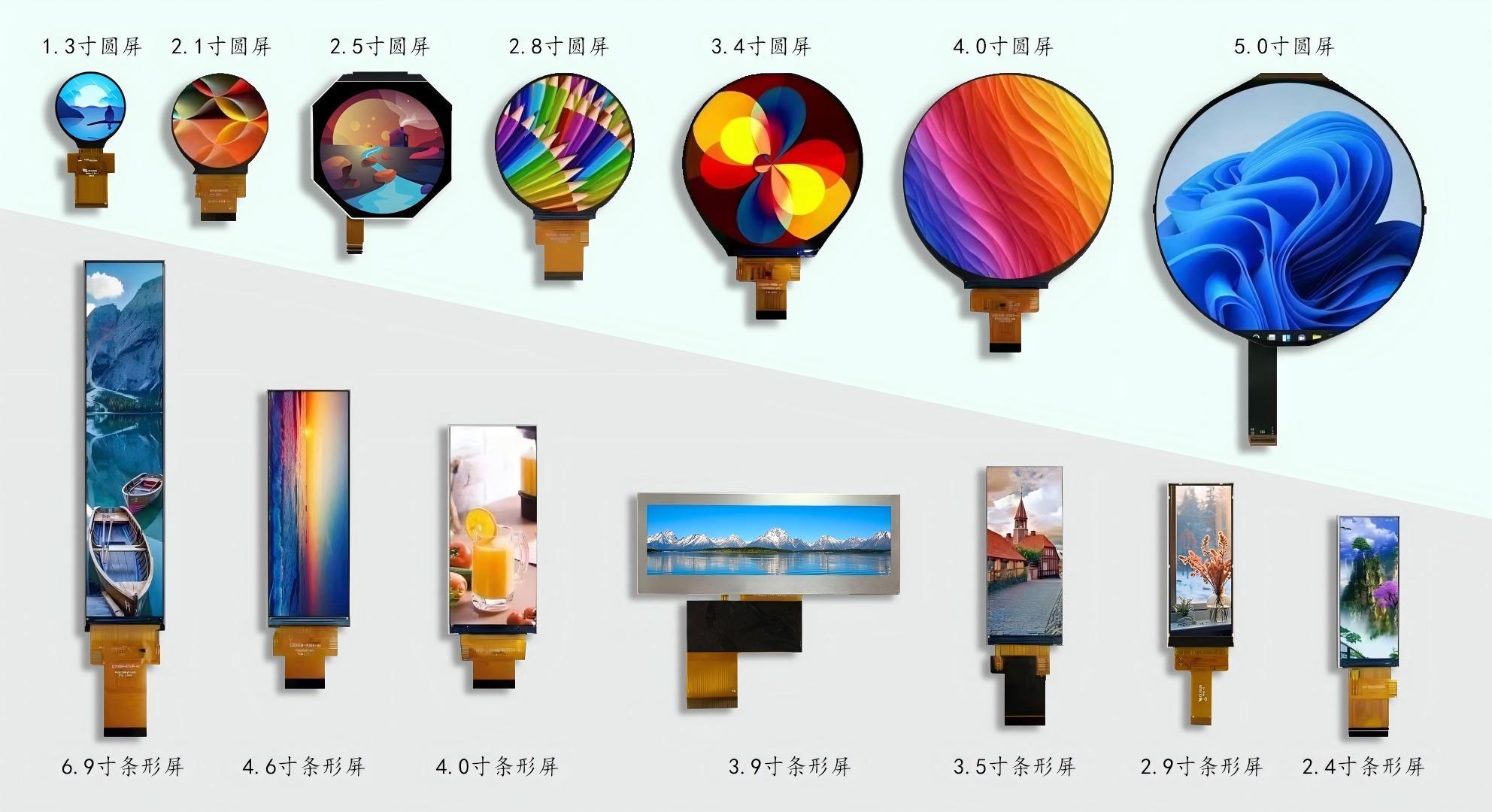

Jej główne produkty obejmują monochromatyczne wyświetlacze LCD i moduły monochromatyczne, moduły wyświetlaczy TFT o przekątnej od 0,96 do 15,6 cala, moduły OLED i moduły interaktywne HMI, szeroko stosowane w sterowaniu przemysłowym, inteligentnym domu, sprzęcie medycznym, wyświetlaczach motoryzacyjnych i wielu innych dziedzinach.

Niezależnie od tego, czy chodzi o podstawowe potrzeby związane z wyświetlaniem przy użyciu ekranów LCD, czy o rozwiązania o wysokiej wydajności wymagane przez producentów wyświetlaczy LCD, CNK zapewnia dostosowane do indywidualnych potrzeb, opłacalne rozwiązania. Wykorzystując zaawansowane linie produkcyjne i rygorystyczny system kontroli jakości, CNK w dalszym ciągu dostarcza swoim klientom stabilne, podstawowe komponenty wyświetlaczy.

Wniosek

Od podstawowej technologii LTPS TFT po integrację i optymalizację kompletnych modułów wyświetlaczy, każdy postęp w branży wyświetlaczy opiera się na synergii materiałów, procesów i możliwości projektowych. CNK będzie w dalszym ciągu pogłębiać swoją obecność w dziedzinie wyświetlaczy i interakcji człowiek-maszyna, pomagając większej liczbie produktów końcowych uzyskać wyraźniejsze i inteligentniejsze wrażenia wizualne.
