LCM: Silnik wyświetlania urządzeń inteligentnych - dogłębna analiza rdzenia technicznego modułów LCD

W nowoczesnych urządzeniach elektronicznych ekran LCD pełni rolę nośnika prezentacji informacji, a jego działanie bezpośrednio wpływa na wrażenia użytkownika. Jednak podstawową technologią, która naprawdę decyduje o jakości i niezawodności wyświetlania, jest LCM (moduł LCD). Artykuł ten zawiera dogłębną analizę architektury technicznej LCM i ich kluczowej roli w dziedzinie wyświetlaczy.

Definicja techniczna i skład LCM

LCM (moduł LCD) to wysoce zintegrowane rozwiązanie wyświetlające, które organicznie łączy wyświetlacze ciekłokrystaliczne, obwody sterujące, chipy sterujące, podłoża PCB, systemy podświetlenia i elementy konstrukcyjne. Ta zintegrowana konstrukcja nie tylko upraszcza proces montażu dla producentów OEM, ale, co ważniejsze, zapewnia optymalne dopasowanie wydajności do systemu wyświetlania.

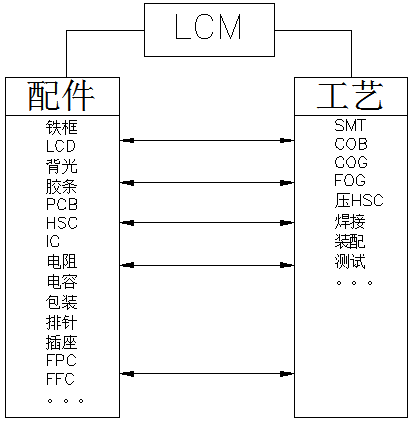

Z technicznego punktu widzenia standardowy LCM obejmuje następujące podstawowe komponenty:

Rdzeń wyświetlacza: ekran LCD i układy napędowe

Układ obwodów: płytka PCB, rezystory, kondensatory i inne elementy pasywne

System połączeń: elastyczne obwody FPC/FFC, listwy pinowe i gniazda

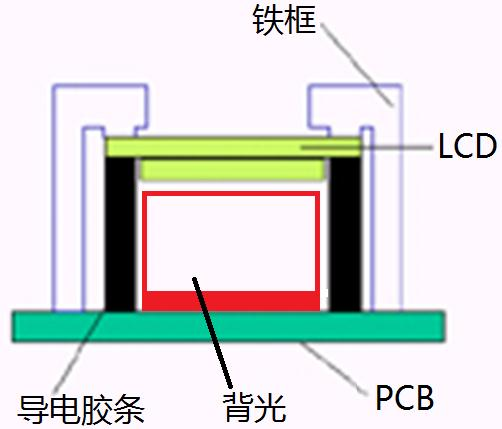

Układ konstrukcyjny: Rama metalowa, uszczelki, moduły podświetlenia

Analiza podstawowych procesów produkcyjnych

W procesie produkcyjnym LCM połączenie różnych specjalistycznych technik zapewnia stabilną produkcję:

Proces SMT

Umożliwia rozmieszczenie komponentów o dużej gęstości, zapewniając precyzję i spójność połączeń obwodów. Jest to podstawowy proces w produkcji nowoczesnej elektroniki, zapewniający stabilną podstawę obwodu do sterowania wyświetlaczem.

Proces COG

Bezpośrednio wiąże układ scalony napędu ze szklanym podłożem. Proces ten znacznie zmniejsza rozmiar modułu i poprawia niezawodność połączenia, dzięki czemu nadaje się do zastosowań o rygorystycznych wymaganiach przestrzennych.

Proces mgły

Zapewnia precyzyjne połączenie elastycznych obwodów ze szklanym podłożem. Technologia ta wymaga niezwykle dużej dokładności ustawienia, aby zapewnić stabilną transmisję sygnału.

Proces COB

Łączy układy scalone bezpośrednio z płytką PCB i zabezpiecza je uszczelnieniem z żywicy. Proces ten zwiększa wytrzymałość mechaniczną modułu i jego zdolność przeciwzakłóceniową.

Analiza techniczna zróżnicowanych rozwiązań konstrukcyjnych

Jako rdzeń systemu wyświetlania, rozwiązanie konstrukcyjne LCM bezpośrednio określa jego zakres zastosowania i wydajność:

Podstawowe rozwiązania COG

LCD + COGIC: Najbardziej kompaktowa konstrukcja

LCD + COGIC + PIN: Zapewnia niezawodne połączenie pinowe

LCD + COGIC + FPC: Umożliwia elastyczny układ obwodów

LCD + COGIC + HSC: Zwiększa niezawodność złącza

Rozwiązanie łączące TAB

Wykorzystuje anizotropową folię przewodzącą, aby uzyskać połączenie pomiędzy TCP a szkłem, zapewniając doskonałą wydajność w określonych zastosowaniach.

Rozwiązanie integracyjne COB

Wiązania napędzają układy scalone bezpośrednio na płytkę drukowaną, zapewniając lepszą zdolność adaptacji do środowiska i stabilność mechaniczną modułu. W połączeniu z funkcjonalnością dotykową (LCD + COBIC + TK) może spełnić złożone wymagania aplikacji wymagających interakcji człowiek-maszyna.

Względy techniczne dotyczące rozwoju niestandardowego

Przy opracowywaniu niestandardowych ekranów LCD należy kompleksowo uwzględnić wiele wymiarów technicznych:

Parametry wydajności wyświetlacza: Rozdzielczość, głębia kolorów, czas reakcji

Możliwość dostosowania do środowiska: zakres temperatur pracy, odporność na wibracje

Kompatybilność interfejsu: Dopasowanie do wymagań sygnałowych głównej platformy sterowania

Wskaźniki efektywności energetycznej: Osiągnięcie budżetu mocy produktów końcowych

Dzięki naukowemu projektowi na poziomie systemu niestandardowe ekrany LCD mogą idealnie spełniać wymagania techniczne konkretnych scenariuszy zastosowań, zapewniając zróżnicowane wrażenia wizualne dla produktów końcowych.

Trendy rozwoju technologii

Wraz z ciągłym rozwojem technologii wyświetlaczy, LCM ewoluują w kierunku większej integracji, mniejszego zużycia energii i większej funkcjonalności. Pojawiające się moduły interakcji człowiek-maszyna HMI głęboko integrują funkcje dotykowe, wyświetlaczowe i komputerowe, zapewniając bardziej intuicyjne interaktywne doświadczenia na inteligentnych urządzeniach.
