Polaryzatory: „optyczni strażnicy” ekranów LCD

Kiedy podziwiasz żywe obrazy na ekranie LCD, pozornie zwykła cienka folia odgrywa kluczową, choć często niewidoczną, rolę – polaryzator. Ten wyrafinowany element optyczny pełni rolę precyzyjnego „strażnika”, skrupulatnie kontrolującego wejście i wyjście światła, co czyni go niezbędnym w technologii wyświetlaczy ciekłokrystalicznych (LCD).

Dwukierunkowa Brama Światła

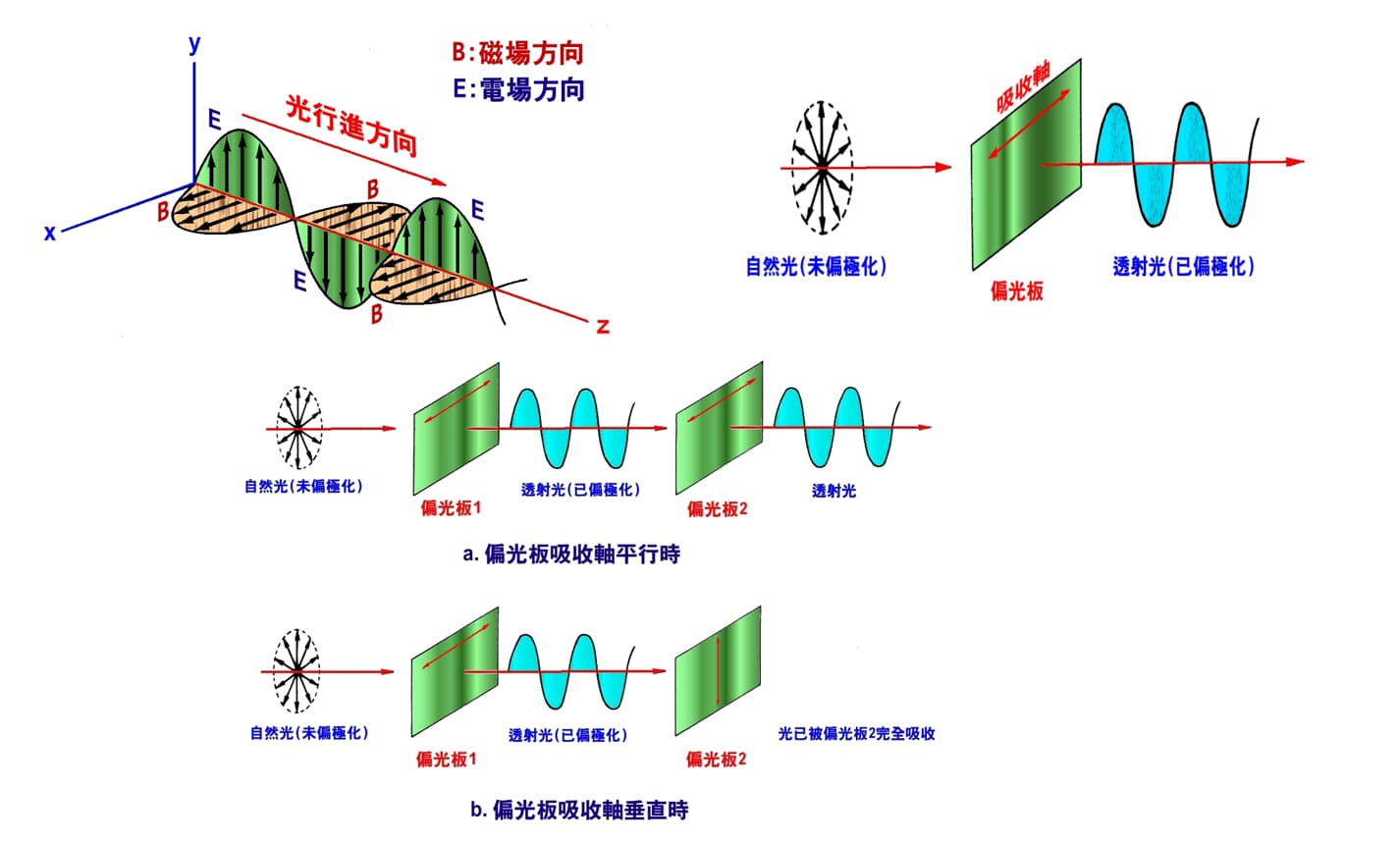

Do oświetlenia wyświetlacze LCD wykorzystują jednostki podświetlające. Podstawowa funkcja polaryzatora jest dwojaka:

Filtrowanie wejściowe (dolny polaryzator): Przekształca chaotyczne, niespolaryzowane naturalne światło z podświetlenia w światło spolaryzowane o jednolitym kierunku wibracji.

Sterowanie wyjściem (górny polaryzator): Zwykle ustawione pod kątem 90 stopni prostopadle do dolnego polaryzatora. Światło może przejść tylko wtedy, gdy cząsteczki ciekłego kryształu pomyślnie obrócą kierunek polaryzacji, aby dopasować się do „warunku przejścia” górnego polaryzatora, tworząc jasne/ciemne wzory, które tworzą widzialny obraz.

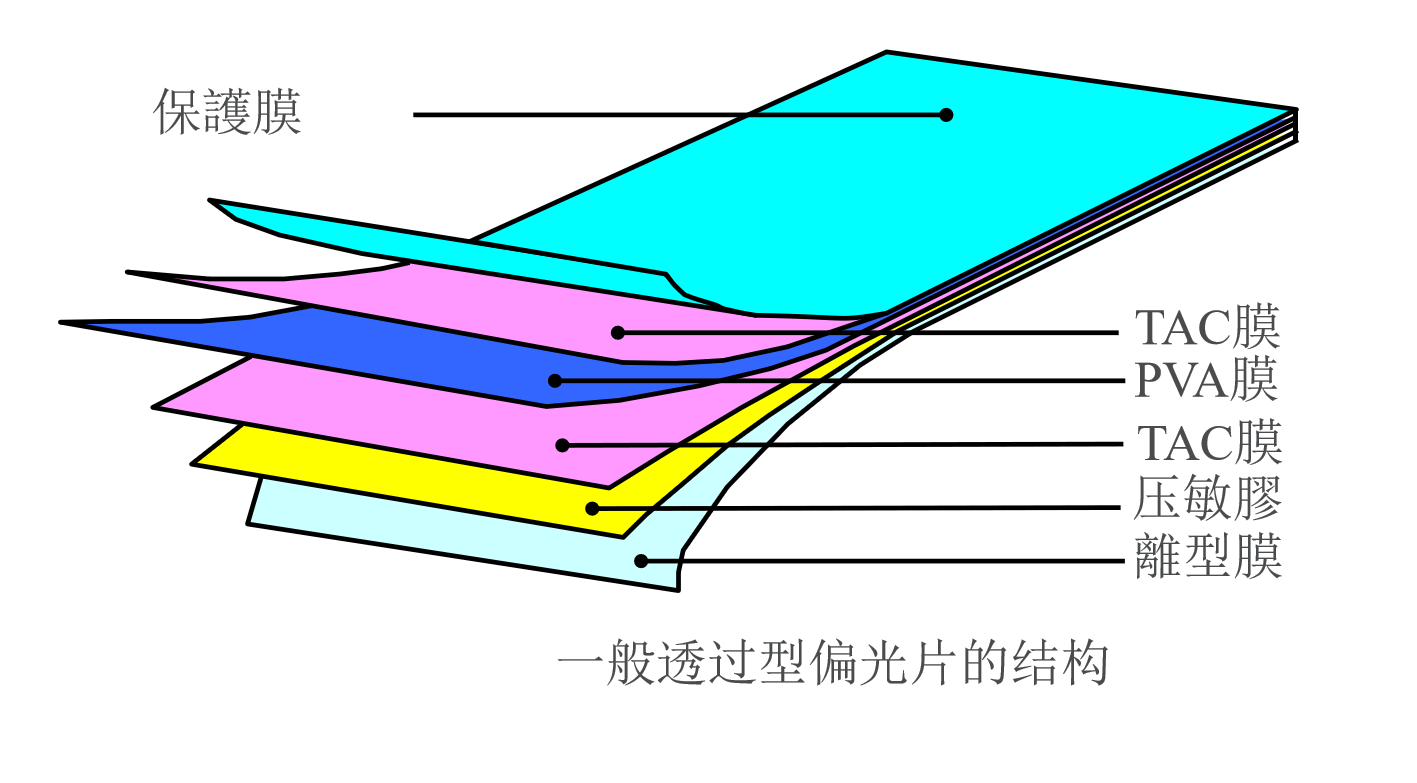

Precyzyjna pięciowarstwowa struktura „kanapkowa”.

Polaryzator to precyzyjnie zaprojektowany kompozyt pięciu warstw funkcjonalnych:

Folia TAC (triacetyloceluloza - warstwa górna i dolna): Działa jako „solidna osłona” i „kompensator optyczny”. Zapewnia ochronę fizyczną (odporność na zarysowania, wilgoć) i kompensuje zniekształcenia optyczne dzięki właściwościom o niskim opóźnieniu optycznym, zapewniając czystość kolorów i minimalne zniekształcenia obrazu.

Folia PVA (alkohol poliwinylowy – warstwa rdzenia): „generator światła spolaryzowanego”. Poprzez rozciąganie i barwienie (jodowe lub dichroiczne) jego łańcuchy molekularne układają się w jedną całość, wykazując silny dichroizm – absorbując fale świetlne o jednym kierunku drgań, przepuszczając jednocześnie te prostopadłe do niego, efektywnie generując światło spolaryzowane. Od jego parametrów zależy wydajność polaryzatora (stopień polaryzacji) i transmitancja.

Klej wrażliwy na nacisk (PSA): „niewidzialny środek wiążący”. Bezpiecznie i równomiernie laminuje zespół polaryzatora na podłożu ogniwa ze szkła ciekłokrystalicznego. Wymaga wysokiej przezroczystości, długoterminowej stabilności, odporności na warunki atmosferyczne, braku korozji i minimalnego tworzenia się pęcherzyków/wad.

Premiera filmu: „Obrońca transportu”. Chroni warstwę PSA przed zanieczyszczeniem i przypadkowym przywieraniem podczas produkcji, transportu i przechowywania. Jest odrywany i wyrzucany tuż przed procesem laminowania w fabryce paneli.

Ciągła ewolucja dla przyszłych wymagań

Dążenie do wyższej jakości obrazu (4K/8K, HDR), szerszych kątów widzenia, cieńszych profili i elastyczności napędza ciągłe innowacje w technologii polaryzatorów:

Cieńsze profile: zastosowanie cieńszych materiałów TAC lub alternatywnych materiałów, takich jak COP (polimer cykloolefinowy) lub folie PET.

Zwiększona wydajność: Optymalizacja przetwarzania PVA w celu zwiększenia transmitancji i współczynnika kontrastu.

Szersze kąty widzenia: Integracja optycznych folii kompensacyjnych w celu złagodzenia nieodłącznych ograniczeń kąta widzenia LCD.

Elastyczność: Opracowanie elastycznych polaryzatorów kompatybilnych ze składanymi wyświetlaczami i elastycznymi diodami OLED.
