Opanuj ustawienia ganku, aby odblokować wydajność i stabilność wyświetlacza LCD – kluczowe kwestie przy projektowaniu sprzętu

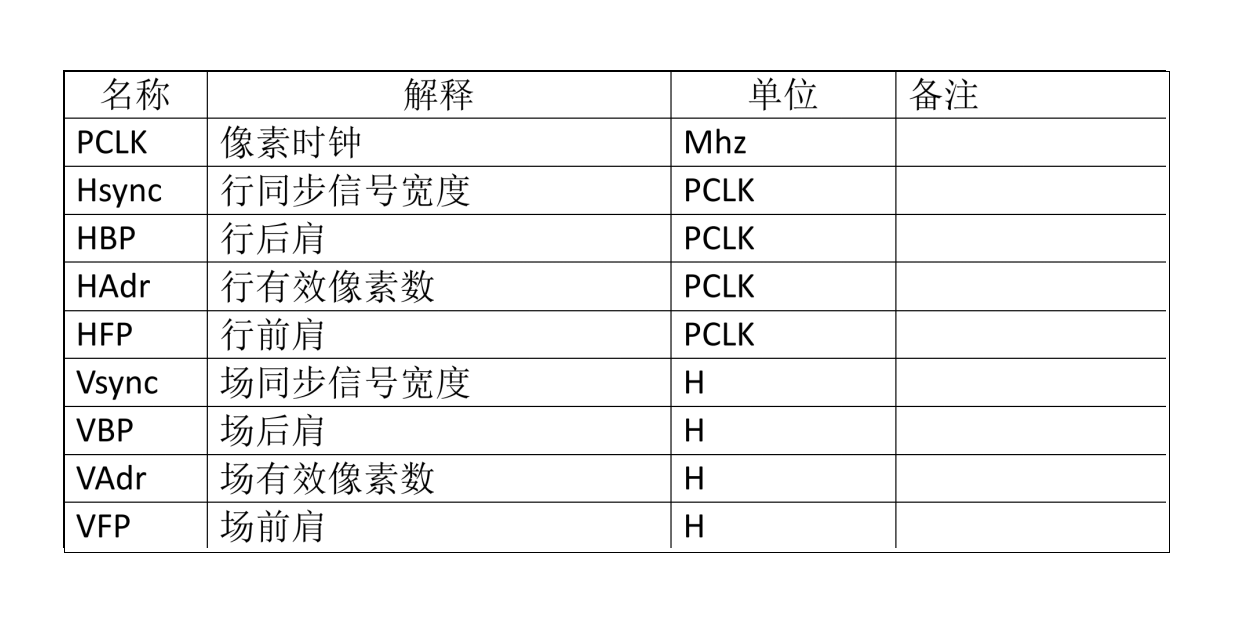

Podczas projektowania sprzętu ekranów LCD i powiązanych modułów LCD precyzyjna konfiguracja parametrów taktowania ma fundamentalne znaczenie dla osiągnięcia optymalnej wydajności wyświetlania i stabilności systemu. Wśród nich szczególnie krytyczne są ustawienia PORCH (interwał wygaszania) — definiują dokładne granice zegara pikseli (PCLK), sygnałów synchronizacji poziomej/pionowej (Hsync/Vsync), ganek przednich/tylnych (HBP/HFP, VBP/VFP) i aktywnego obszaru pikseli (HAdr/VAdr). Jako profesjonalny producent wyświetlaczy LCD, firma CNK Electronics (CNK) podkreśla znaczenie wyjaśnienia wymagań dotyczących parametrów na etapie wstępnego wyboru. Zapewnia to zgodność między układem scalonym sterownika a synchronizacją podłoża szklanego, co pozwala uniknąć późniejszych kosztownych zmian w projekcie.

Parametry PORCH są dalekie od dowolnych liczb — bezpośrednio dyktują wydajność rdzenia wyświetlacza. Częstotliwość PCLK, obliczona jako PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × liczba klatek na sekundę, bezpośrednio odzwierciedla wymagania dotyczące przepustowości systemu. Częstotliwość odświeżania (zwykle zaczyna się od 60 Hz, w przypadku wyświetlaczy o wysokiej częstotliwości odświeżania dochodzącej do 144 Hz) jest ograniczona możliwościami ładowania/rozładowywania szkła i układu scalonego. Zbyt niska częstotliwość odświeżania powoduje migotanie ekranu, pogarszając komfort wizualny. Dlatego projekty sprzętu muszą rezerwować wystarczający margines taktowania (szczególnie HFP/VFP), aby zapewnić stabilną transmisję sygnału nawet w zastosowaniach LCD o wysokiej rozdzielczości lub o wysokim odświeżaniu.

  Typ interfejsu ma bezpośredni wpływ na strategie sprawdzania poprawności częstotliwości odświeżania i debugowania. W przypadku interfejsów RGB inżynierowie mogą bezpośrednio zmierzyć okres sygnału Vsync, aby obliczyć rzeczywistą częstotliwość odświeżania. W przypadku popularnych modułów LCD z interfejsami MIPI należy wysłać określone polecenia (np. PAGE 0 R35H=0X00), a następnie dokonać pomiaru przez pin TE. Projekty sprzętu powinny rezerwować kluczowe punkty testowe (np. Vsync, TE) i zapewniać wysokiej jakości routing sygnału, aby zapobiec zakłóceniom, które mogłyby powodować błędy pomiarowe lub anomalie w wyświetlaniu (np. rozrywanie, migotanie).

  Pomyślna integracja ekranów LCD zależy od głębokiej współpracy z doświadczonymi producentami wyświetlaczy LCD. Specjalnie w przypadku niestandardowych projektów LCD lub złożonych zastosowań modułów LCD firma CNK Electronics (CNK) radzi: Wcześnie udostępnij docelowe parametry PORCH i rozwiązania sterowników, uzyskując profile czasowe szkła producenta i zalecenia dotyczące konfiguracji. Zapobiega to konfliktom sygnałów, nieprawidłowościom w zasilaniu lub problemom z kompatybilnością elektromagnetyczną. Zespół techniczny CNK oferuje kompleksowe wsparcie — od optymalizacji PORCH i dopasowywania interfejsów po analizę integralności sygnału — zapewniając, że projekt sprzętu zakończy się sukcesem za pierwszym razem i uwolni pełną wydajność i niezawodność modułów wyświetlacza.
