Złącza z przewodzącego elastomeru LCM: „Elastyczny most” do precyzyjnych połączeń elektronicznych

Pomiędzy modułem wyświetlacza ciekłokrystalicznego (LCM) a płytką drukowaną (PCB) znajduje się niewidzialna, ale istotna „autostrada informacyjna” – złącze przewodzącego elastomeru LCM, powszechnie znane jako „pasek zebry”. Dzięki swojej unikalnej strukturze i wyjątkowej wydajności służy jako kamień węgielny stabilnych i wydajnych połączeń w nowoczesnych urządzeniach elektronicznych.

Skomplikowana struktura, stabilna transmisja

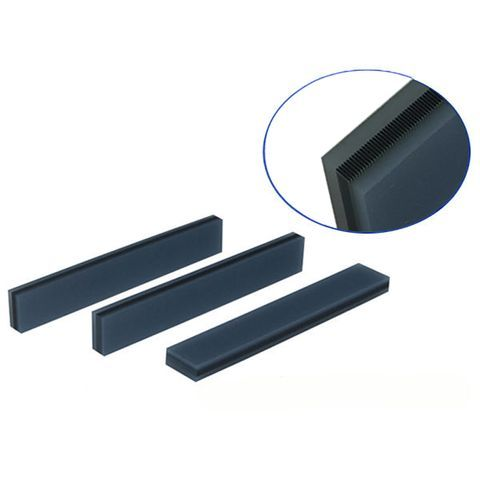

To nie jest zwykły pasek. Charakteryzuje się precyzyjną, naprzemienną strukturą warstwową przewodzącego kauczuku silikonowego i izolującego kauczuku silikonowego, utwardzoną w formie. Tworzy to niezliczone równoległe, precyzyjnie rozmieszczone kanały przewodzące (przypominające paski zebry). Taka konstrukcja pozwala mu doskonale obsługiwać transmisję prądu i sygnału pomiędzy wyświetlaczem LCD a płytką drukowaną, oferując jednocześnie naturalną odporność na wibracje i odporność materiałów gumowych na odkształcenia, zapewniając długoterminowe, stabilne i niezawodne połączenia.

Efektywny montaż, optymalizacja kosztów

W porównaniu do złączy lutowanych lub pinowych, montaż za pomocą przewodzących złączy elastomerowych przypomina „połączenie jednym kliknięciem” – wymaga jedynie precyzyjnego umieszczenia i zastosowania odpowiedniego nacisku. To znacznie upraszcza procesy produkcyjne, zwiększa automatyzację i wydajność produkcji oraz znacznie zmniejsza koszty montażu, co czyni go idealnym wyborem do produkcji masowej.

Kluczowe kryteria wyboru: Parametry decydują o sukcesie

Aby w pełni wykorzystać jego wydajność, kluczowy jest precyzyjny wybór:

Dwóch materialnych mistrzów:

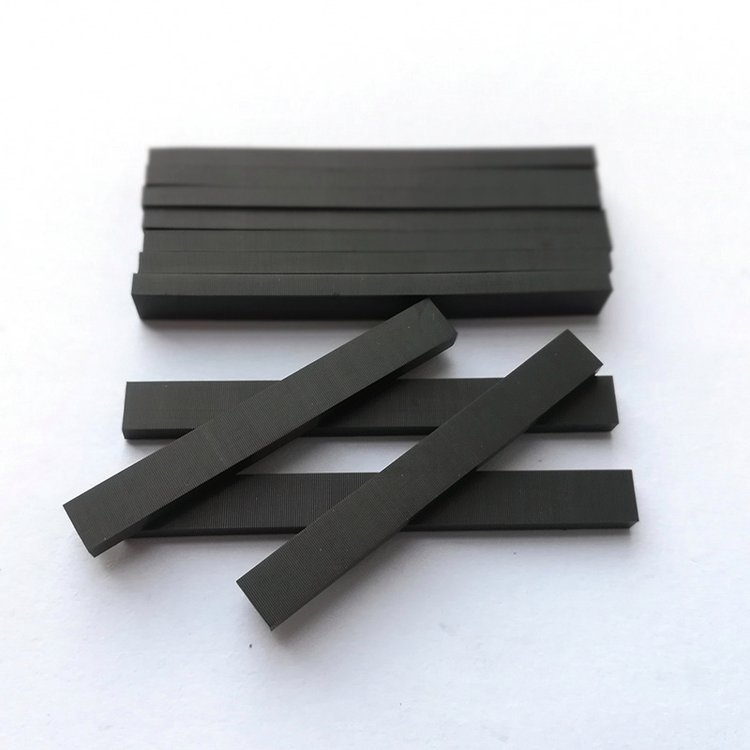

Stały silikon: ekonomiczny wybór. Umiarkowana elastyczność (twardość 35°~45°). Wymaga zwrócenia uwagi na środki antystatyczne i zapobieganie deformacjom podczas transportu.

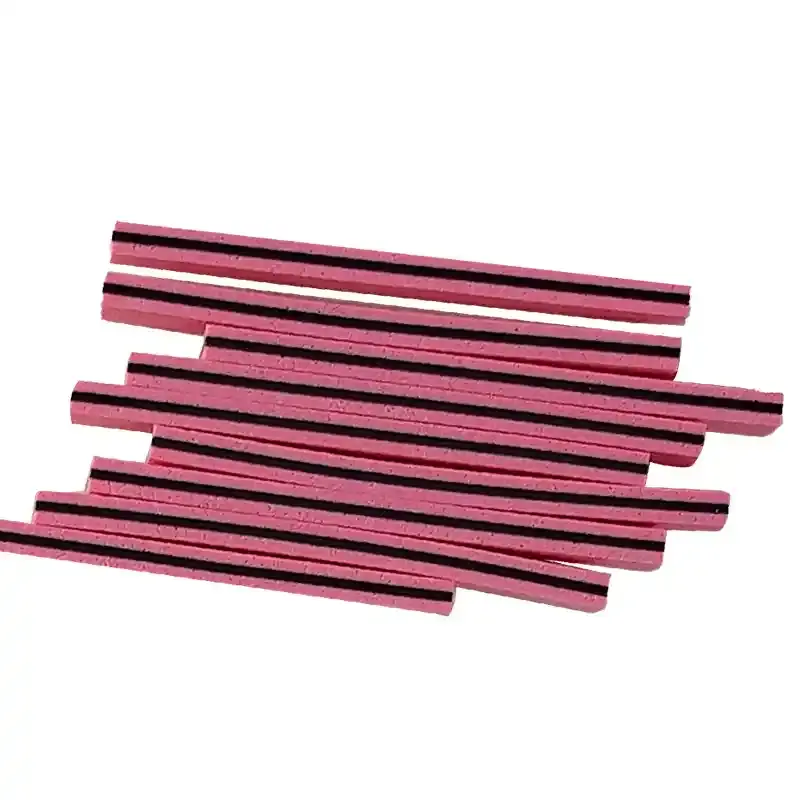

Spieniony silikon (guma piankowa): Miękki i odporny na zabrudzenia (twardość 20°~30°). Doskonała odporność na odkształcenia. Wymaga nacisku na ochronę przed wilgocią. (Twardość rdzenia przewodzącego warstwy węgla w obu przypadkach wynosi 65°~75°).

Podstawowe parametry wymiarowe i elektryczne:

Podziałka (0,05/0,1/0,18 mm): Złota zasada! Upewnij się, że każda podkładka PCB jest pokryta co najmniej 3 warstwami przewodzącymi (zalecane 4-5 warstw dla odstępu 0,05 mm). Jest to podstawa integralności sygnału.

Szerokość warstwy przewodzącej (0,4 ~ 1,0 mm): wpływa na ogólną twardość złącza i konstrukcję wysokości. Ogólna zasada: szerokość złączy ≤2,0 mm dla par z warstwą przewodzącą o grubości 0,6 mm; Pary ≥2,0 mm z 0,8 mm.

Kąt nachylenia (nachylenie warstwy przewodzącej): Zwykle kontrolowany do ≤2°.

Wysokość (krytyczna!): Wzór obliczeniowy: Wysokość złącza = h × (1 + stopień kompresji). h to teoretyczna szczelina pomiędzy spodem stopnia LCD a górną powierzchnią PCB po montażu (h = wysokość powierzchni PCB – grubość metalowej ramy – wysokość żebra – grubość LCD ITO).

Współczynnik kompresji (linia ratunkowa!): Ściśle utrzymuj 10% ~ 15%! Poniżej 10% grozi słaby kontakt i niestabilna impedancja; powyżej 15% może zmiażdżyć złącze lub wypaczyć płytkę PCB, powodując błędy montażowe lub uszkodzenia.

Parametry elektryczne: Rezystywność warstwy przewodzącej musi być wyjątkowo niska (np. typ YET ≤1,1 Ω·cm), a rezystywność warstwy izolacyjnej wyjątkowo wysoka (≥10^12 Ω·cm), zapewniając skuteczne przewodzenie i doskonałą izolację.

Szerokie zastosowania, wszechobecność

Od kalkulatorów kieszonkowych, inteligentnych liczników i ekranów monitorów medycznych, po wyświetlacze samochodowe, przemysłowe interfejsy sterujące i urządzenia komunikacyjne, przewodzące złącza elastomerowe LCM, dzięki swoim kompaktowym rozmiarom, wysokiej niezawodności i łatwemu montażowi, służą jako „niedocenieni bohaterowie” podświetlających wyświetlacze w niezliczonych urządzeniach elektronicznych.

Wniosek

Mały pasek zebry niesie ze sobą istotne połączenia. Dogłębne zrozumienie właściwości materiału i precyzyjne kontrolowanie kluczowych parametrów (zwłaszcza zasady pokrycia odstępu, zakresu współczynnika kompresji i obliczenia wysokości) ma kluczowe znaczenie dla zapewnienia stabilnej wydajności wyświetlania i długotrwałej pracy urządzeń elektronicznych. Wybierz profesjonalne i niezawodne złącze przewodzące z elastomeru, aby zapewnić stabilność precyzyjnym połączeniom elektronicznym!
