Kompleksowa analiza metod zasilania wyświetlaczy TFT: Precyzyjne zasilanie zapewniające doskonałą wydajność wyświetlacza

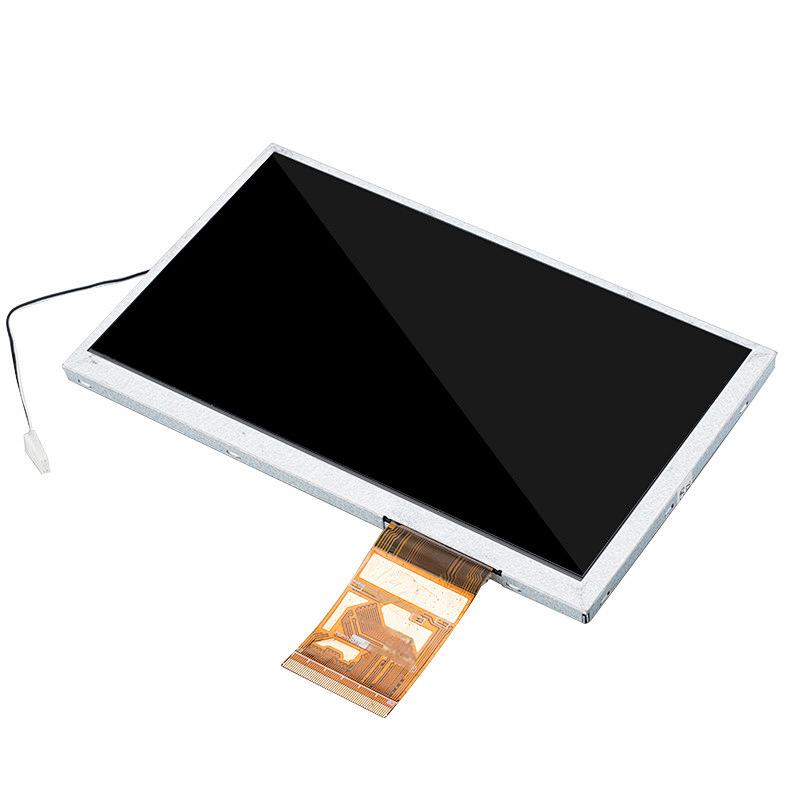

  Jako podstawowy nośnik obrazu nowoczesnych urządzeń elektronicznych, jakość wyświetlania i żywotność ekranów LCD w dużym stopniu zależą od precyzji i stabilności ich systemów zasilania. Jest to szczególnie prawdziwe w przypadku modułów LCD TFT (tranzystor cienkowarstwowy), które charakteryzują się skomplikowaną strukturą wewnętrzną, w tym obwodami wzmacniającymi, logiką cyfrową, napięciem gamma, sterowaniem przełącznikiem TFT i innymi jednostkami funkcjonalnymi. Różne projekty architektury zasilania bezpośrednio określają zużycie energii, kompatybilność i ostatecznie wydajność modułu w zakresie kolorów i jasności. Dogłębne zrozumienie trybów zasilania wyświetlaczy TFT ma kluczowe znaczenie dla optymalizacji projektu produktu i zapewnienia jakości wyświetlania.

  Aby dostosować się do różnych scenariuszy zastosowań o różnych rozmiarach i złożoności, w wyświetlaczach TFT opracowano różnorodne rozwiązania zasilania. W przypadku małych modułów (takich jak urządzenia przenośne lub proste ekrany przyrządów) powszechne są dwa podstawowe tryby: jeden wykorzystuje pojedynczy zasilacz VCC/VDD (np. 3,3 V lub 2,8 V) do zasilania wewnętrznych obwodów wzmacniających i cyfrowych obwodów logicznych, co wymaga dopasowania wszystkich poziomów sygnałów wejściowych/wyjściowych; w drugim zastosowano konstrukcję dwunapięciową, z napięciem VCC (np. 3,3 V) dedykowanym dla obwodu doładowania, a IOVCC (np. 1,8 V) zasilającym interfejs i obwody logiczne — w tym przypadku poziomy sygnału muszą ściśle odpowiadać IOVCC. Ta elastyczność pozwala producentom efektywnie dostosowywać ekrany LCD do konkretnych zastosowań, równoważąc zużycie energii i wydajność.

  Gdy aplikacje przenoszą się do wymagających obszarów, takich jak ekrany smartfonów, gdzie jakość wyświetlania i wydajność energetyczna mają kluczowe znaczenie, schemat zasilania staje się bardziej wyrafinowany. Typowy tryb „ekranu smartfona” wykorzystuje trzy niezależne kanały zasilania: VSP/AVDD (np. +5,5 V) zasila dodatni obwód wzmacniający, VSN/AVEE (np. -5,5 V) obsługuje ujemny obwód wzmacniający, a IOVCC (np. 1,8 V) zarządza interfejsem i obwodami logicznymi – ponownie poziomy sygnału muszą odpowiadać IOVCC. Architektura ta zapewnia wysoki kontrast, szerokie kąty widzenia i szybką reakcję w ultracienkich przestrzeniach, ukazując szczyt wysokiej klasy technologii modułów LCD.

  W scenariuszach profesjonalnych lub przemysłowych, w których liczy się najwyższa wydajność wyświetlania, rozwiązania zasilania muszą uwzględniać głębszą kontrolę parametrów. W takich konstrukcjach napięcie VCC (np. 3,3 V) zasila logikę i interfejsy, podczas gdy krytyczne napięcia analogowe — takie jak AVDD (wpływające na krzywe gamma i kontrast kolorów), VGH (napięcie włączenia TFT), VGL (napięcie wyłączenia TFT) i VCOM (wspólny zacisk szklany, wpływający na jednorodność wyświetlania) — wymagają niezależnego, precyzyjnego zarządzania. Doświadczeni producenci niestandardowych wyświetlaczy LCD kładą szczególny nacisk na optymalizację VCOM, stosując techniki takie jak rezystory dzielące napięcie i sieci kondensatorów filtrujących, aby kompensować różnice w partii szkła IPS lub szkła o szerokiej temperaturze. Ściśle przestrzegają również protokołów wyłączania zasilania podczas uśpienia/wyłączania, aby wyeliminować ryzyko zatrzymania obrazu.

  Od jednonapięciowego po wielokanałową precyzyjną koordynację, schemat zasilania wyświetlaczy TFT głęboko kształtuje każdą klatkę obrazu. Wybór producenta niestandardowych wyświetlaczy LCD, który rozumie i elastycznie stosuje te tryby zasilania, gwarantuje, że Twój produkt zyska niezawodną wydajność — od podstawowego wyświetlacza po wyjątkowe wrażenia wizualne.
