Specyfikacje projektu układu kabla FPC: zapobieganie pęknięciom, przerywanym kontaktom i zapewnianie stabilnej transmisji obrazu HD

W erze inteligentnych urządzeń zapewniających najlepsze wrażenia wizualne, jakość wyświetlania w wysokiej rozdzielczości ma kluczowe znaczenie. Dane wskazują jednak, że znaczna część awarii wyświetlaczy wynika z problemów z transmisją sygnału. Jako „linia ratunkowa” danych, racjonalny projekt układu kabli FPC bezpośrednio determinuje niezawodność produktu i wygodę użytkownika. Aby uniknąć typowych pułapek, należy przestrzegać następujących podstawowych specyfikacji projektowych i kluczowych kwestii:

Podstawowe specyfikacje projektowe: kluczowe zasady zwiększające niezawodność kabli

Precyzyjne gięcie, aby zapobiec pęknięciu kabla:

Minimalny promień zgięcia: podczas zginania kabla musi wynosić ≥ 5 mm. Mniejsze promienie powodują nadmierne naprężenia w przewodnikach wewnętrznych, znacznie zwiększając ryzyko pęknięcia.

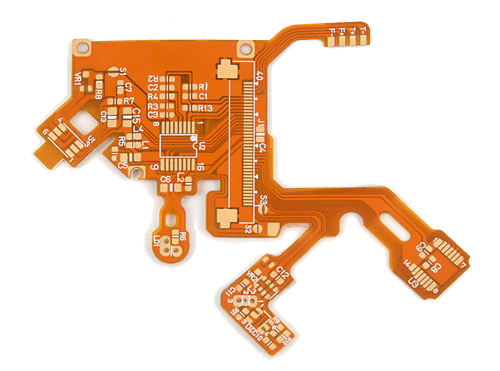

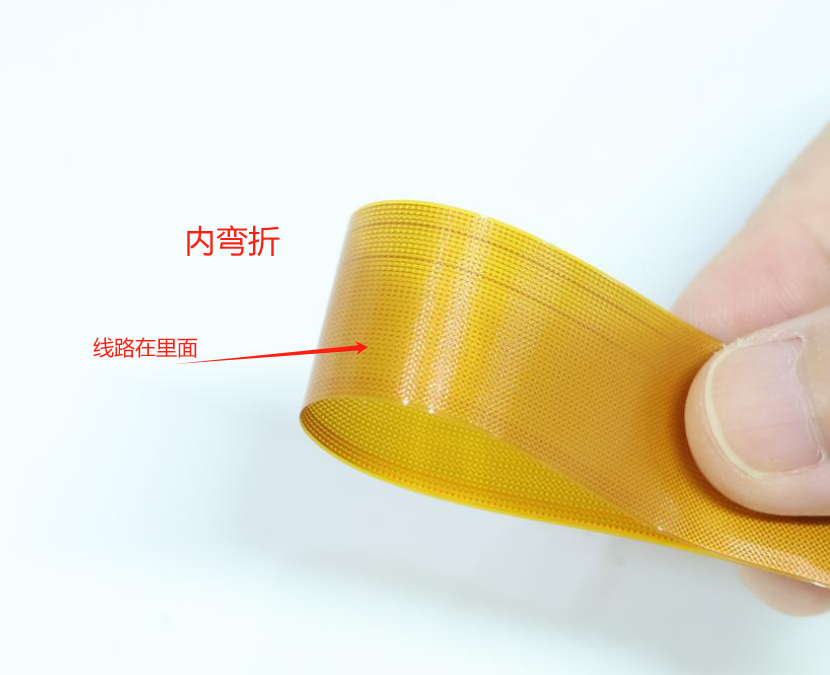

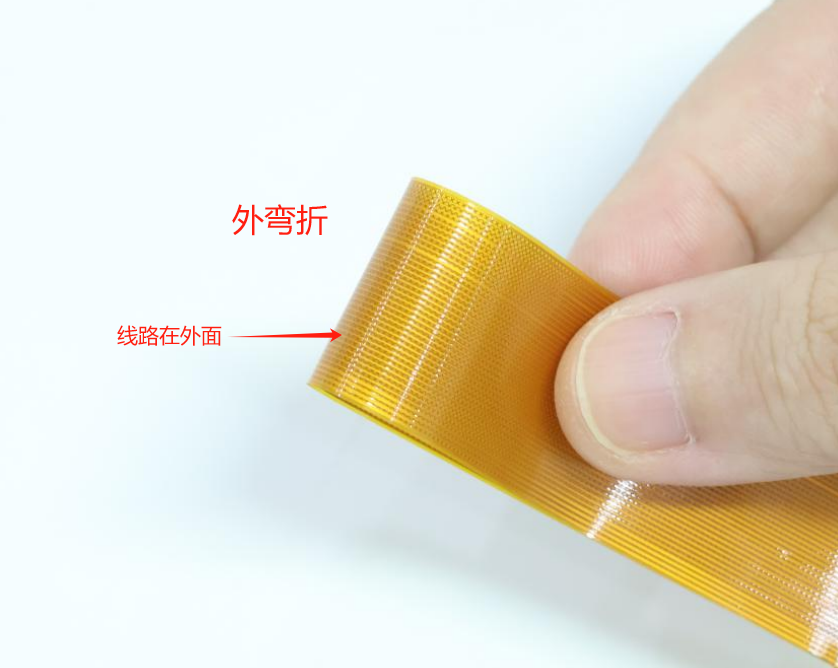

Preferowany kierunek zagięcia: nadaj priorytet zagięciu wewnętrznym nad zagięciami zewnętrznymi. Zewnętrzne zagięcia poddają przewody działaniu sił rozciągających, zmniejszając żywotność kabla.

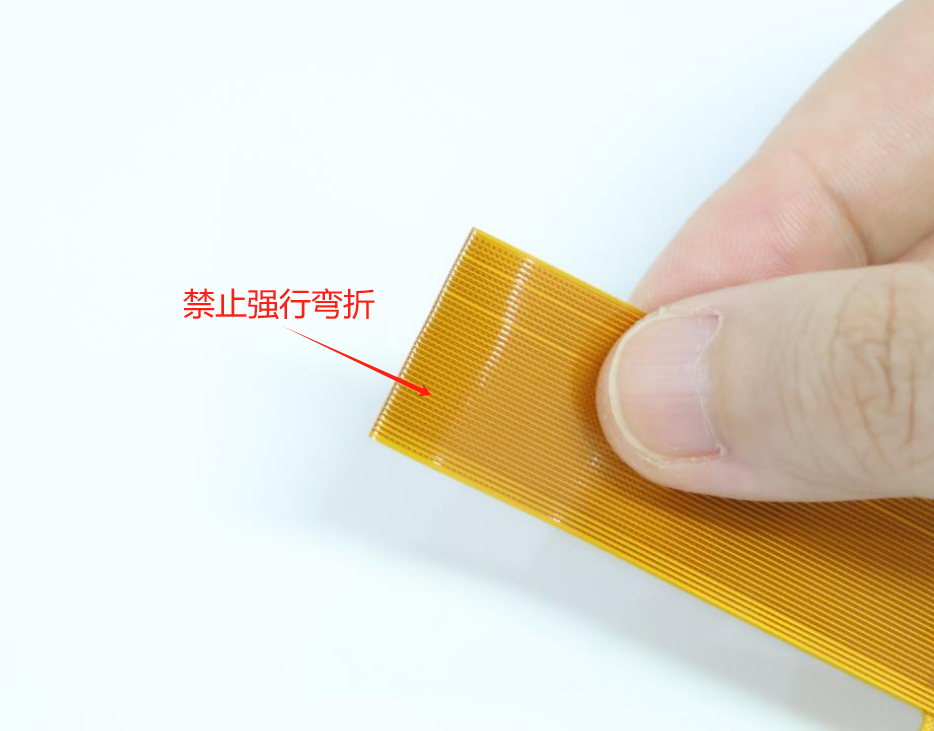

Unikaj powtarzającego się zginania: Ściśle ogranicz wielokrotne zginanie w tym samym miejscu. Dąż do pojedynczych, precyzyjnych operacji gięcia.

Uwaga projektowa: Mikroskopijne uszkodzenia zagięć są często ukrytą przyczyną niepowodzeń partii.

Bezpieczne mocowanie w celu wyeliminowania zakłóceń wibracyjnych:

Wibracje operacyjne są głównym czynnikiem wpływającym na niezawodność kabla, prowadzącym do przerywanego styku złącza i niestabilności sygnału.

Skuteczne rozwiązanie: użyj niezawodnej taśmy samoprzylepnej, aby mocno zabezpieczyć trasę kabla w wielu punktach. Jest to wysoce opłacalny środek zapobiegający awariom spowodowanym wibracjami.

Zoptymalizowana długość zapewniająca integralność sygnału przy dużej prędkości:

Wraz z upowszechnieniem się wyświetlaczy o wysokiej rozdzielczości 4K/8K, wolumen transmisji danych FPC gwałtownie rośnie, przez co długość kabla ma kluczowe znaczenie dla jakości sygnału.

Zalecany standard: Kable do transmisji danych wyświetlacza muszą mieć długość ≤10 cm. Krótkie odległości zapewniają szybką i niskostratną transmisję.

Protokół o zwiększonej długości: Jeśli ograniczenia strukturalne wymagają kabli o długości 20–30 cm, obowiązkowa jest ścisła walidacja partii w celu sprawdzenia integralności sygnału, stabilności i zgodności wydajności produkcyjnej.

Uwagi krytyczne:

 Unikanie uszkodzeń wyświetlacza i ograniczeń funkcjonalnych

Zasada ochrony ekranu TFT: Panel wyświetlacza nie może być poddawany żadnym naprężeniom mechanicznym! Siła zewnętrzna lub naprężenie powoduje nieodwracalne defekty typu „Mura” (zmętnienie).

Ograniczenia obrotu wyświetlacza:

Rozdzielczości ≤320x480:

Zwykle integruje pełną pamięć RAM, ogólnie obsługującą obrót obrazu o 90° (umożliwia elastyczne układy i optymalizację zużycia energii).

Rozdzielczości >320x480:

 Ze względu na brak lub ograniczoną wewnętrzną pamięć RAM, obrót o 90° jest generalnie nieobsługiwany. Wsparcie dla konkretnego modelu musi zostać potwierdzone w naszym FAE!

Funkcja lustrzanego odbicia obrazu: Większość wyświetlaczy obsługuje pionowe/poziome lustrzane odbicie obrazu za pomocą poleceń sprzętowych (zworki) lub oprogramowania. Metody wdrożenia i kompatybilność modeli muszą zostać potwierdzone w naszym FAE!
