Czy Twój ekran LCD wyświetla dziwne kolory? Przewodnik po diagnozie w 3 krokach!

Kiedy wyświetlacze urządzeń przemysłowych nagle zmieniają kolor na niebieskawy, czerwonawy lub pokazują zniekształcone kolory, nie jest to tylko uciążliwość operacyjna – może to sygnalizować podstawowe problemy ze sprzętem lub transmisją sygnału.

  W krytycznych obszarach, takich jak monitorowanie zasilania, urządzenia medyczne lub systemy samochodowe, dokładność wyświetlania ma kluczowe znaczenie dla bezpieczeństwa i wydajności. Nie panikuj, gdy kolory staną się nieuczciwe; systematyczne rozwiązywanie problemów jest kluczowe!

Krok 1: Uprość za pomocą skali szarości – wyizoluj problem!

  Zacznij od usunięcia złożoności kolorów. Wyświetlaj czysto czarno-białą treść. Jeśli zauważysz nieprawidłowe plamy, smugi, nierówne podświetlenie lub miejscowe przyciemnienie/rozjaśnienie, problem prawdopodobnie wskazuje na uszkodzenie fizyczne (np. ślady nacisku, martwe piksele), awarię podświetlenia lub niestabilne napięcie zasilania. Na tym etapie można szybko określić, czy jest to „uszkodzenie sprzętu”, czy głębszy „objaw koloru”.

Krok 2: Kontrola koloru podstawowego – zlokalizuj wadliwe kanały!

  Jeśli skala szarości wydaje się normalna, uwaga skupia się na przetwarzaniu sygnału. Przeprowadź indywidualne testy koloru czerwonego, zielonego i niebieskiego. Wyświetlaj sekwencyjnie czysty czerwony, zielony i niebieski na pełnym ekranie. Obserwuj uważnie: Czy brakuje jakiegoś koloru? Nienormalnie ciemne? Lub pokazuje nieoczekiwane odcienie? Na przykład różowe/żółte plamki podczas testu czerwonego wskazują na problemy, takie jak uszkodzone obwody subpikseli, luźne kable elastyczne FPC lub wadliwe wyjścia kanałów kolorów w układzie scalonym sterownika. Ta „segregacja kolorów” precyzyjnie lokalizuje pierwotną przyczynę.

Krok 3: Odkoduj zamówienie – dopasuj ustawienia RGB/BGR!

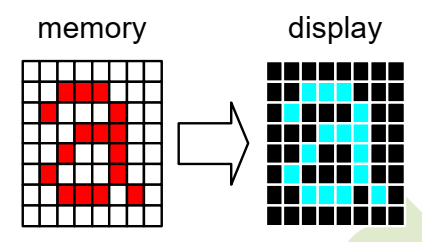

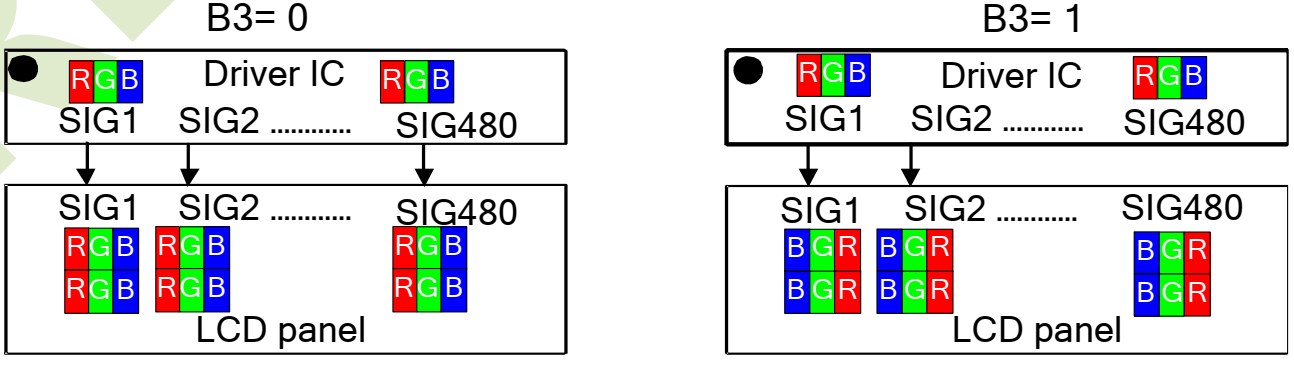

  Jeśli problemy będą się powtarzać, przyczyną mogą być protokoły komunikacji sprzęt-oprogramowanie — w szczególności kolejność danych o kolorach! Ekrany LCD mogą wykorzystywać układ subpikseli RGB lub BGR. Jeśli Twoja płyta główna (MCU/SoC) wysyła dane w kolejności RGB, podczas gdy ekran LCD jest domyślnie ustawiony na BGR (lub odwrotnie), kolory zostaną całkowicie odwrócone (np. czerwony stanie się niebieski)! Zawsze sprawdzaj specyfikację ekranu z ustawieniami sterownika platformy, upewniając się, że format kolorów i kolejność pikseli są idealnie dopasowane. Ten krok wypełnia „lukę w języku kolorów”, przywracając dokładne efekty wizualne.

  Masz do czynienia z utrzymującymi się problemami? Jako wiodący chiński producent wyświetlaczy LCD, CNK Electronics oferuje rozwiązania dostosowane do indywidualnych potrzeb. Dostosuj moduły LCD za pomocą precyzyjnych konfiguracji RGB, aby zapewnić bezproblemową integrację. Skontaktuj się z nami, aby uzyskać wyświetlacze zaprojektowane tak, aby zapewnić przejrzystość, niezawodność i wydajność.
