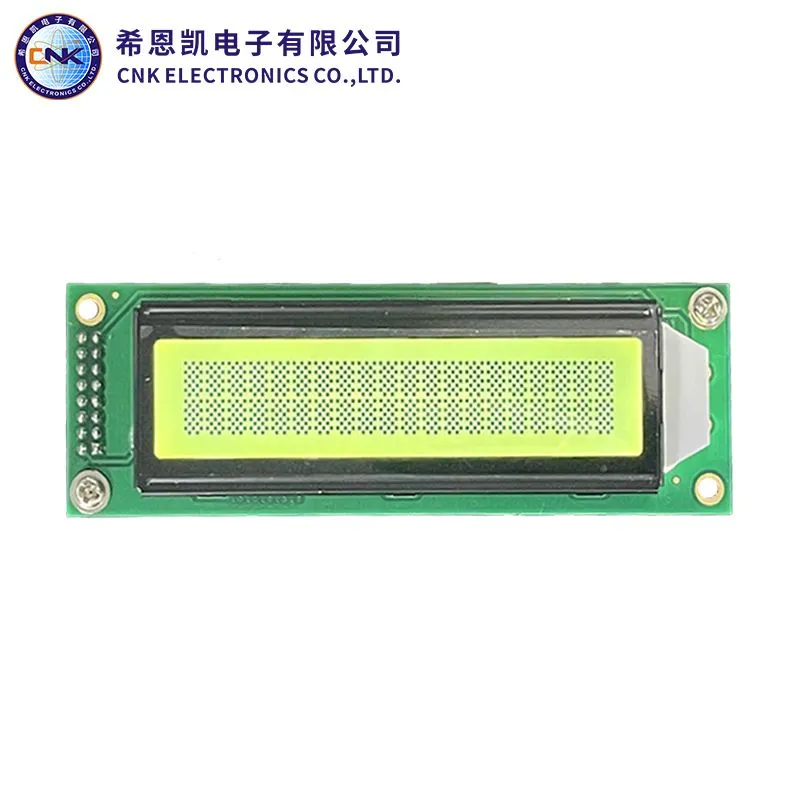

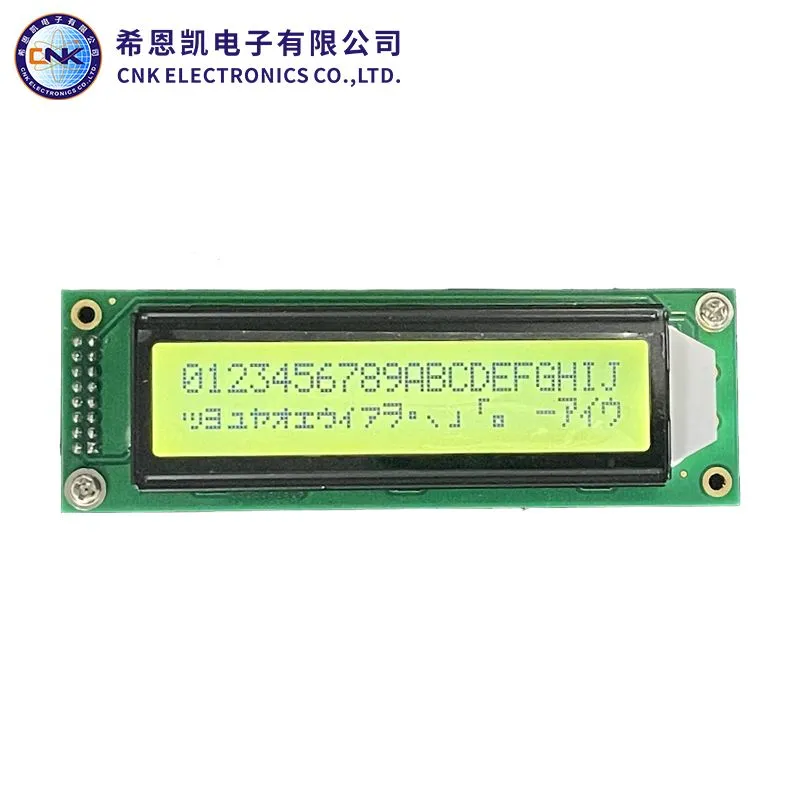

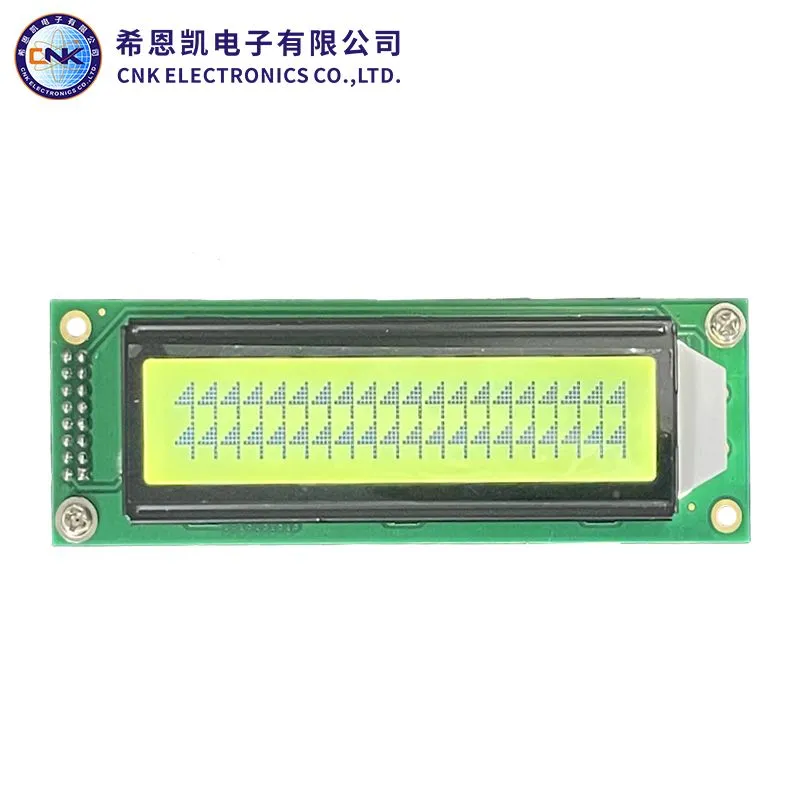

Wyświetlacz LCD 1602 jest zazwyczaj wyposażony w podświetlenie zapewniające lepszą widoczność w warunkach słabego oświetlenia i wbudowany układ kontrolera, taki jak Hitachi HD44780 lub zgodny układ. Kontroler ten upraszcza zadanie łączenia wyświetlacza z zewnętrznymi mikrokontrolerami lub innymi urządzeniami, ponieważ obsługuje wiele funkcji niskiego poziomu wymaganych do sterowania wyświetlaczem.
Aby korzystać z wyświetlacza LCD 1602, zazwyczaj trzeba podłączyć go do mikrokontrolera lub innego urządzenia elektronicznego za pomocą zestawu równoległych linii danych (zwykle 4 lub 8 linii danych, w zależności od trybu pracy) wraz z liniami sterującymi dla takich funkcji jak wybór danych/poleceń, kontrola odczytu/zapisu i włączenie wyświetlacza. Następnie wysyłasz polecenia i dane na wyświetlacz, aby sterować tym, co jest wyświetlane na ekranie, na przykład wyświetlaniem tekstu, przewijaniem wiadomości lub wyświetlaniem niestandardowych znaków.
Programowanie wyświetlacza zwykle obejmuje wysyłanie określonych poleceń i sekwencji danych przez interfejs w celu zainicjowania wyświetlacza, skonfigurowania dowolnych żądanych funkcji (takich jak miganie lub przewijanie kursora) oraz wysłania tekstu lub innych informacji, które chcesz wyświetlić.
Ogólnie rzecz biorąc, wyświetlacz LCD o rozdzielczości 1602 znaków jest wszechstronnym i szeroko stosowanym elementem w projektach elektronicznych, oferującym prosty i skuteczny sposób zapewniania wizualnej informacji zwrotnej lub wyjściowej informacji w szerokim zakresie zastosowań.
PRZEDMIOT |
ZAWARTOŚĆ |
Rozmiar modułu |
58 (szer.) x 32 (wys.) × 13,5 (gł.) mm |
Wyświetl obszar widoku |
38(szer.)×16(wys.)mm |
Typ LCD |
STN/Y-G/DODATNI/TRANSFIEKTYWNY |
Kąt widzenia |
Godzina szósta |
Układ scalony sterownika |
ST7066/ST7065 LUB EQU |
Typ sterownika podświetlenia |
Moc/3,3 +/-0,2 V/Y-G |
Obwód DC-DC |
Wbudowany |
Waga |
do ustalenia |
